Seri LED Bağlantısı: Elektronik Projelerde Temel ve Önemli Bir Konsept

Elektronik projelerde aydınlatma çözümleri ve gösterge sistemleri tasarlarken en sık kullanılan yöntemlerden biri seri LED bağlantısıdır. Bu bağlantı şekli, LED’leri daha verimli ve ekonomik bir şekilde kullanmanıza olanak tanır. Peki, seri LED bağlantısı nedir, nasıl yapılır ve nelere dikkat edilmelidir? Bu yazıda, bu soruların yanıtlarını detaylı ve anlaşılır bir biçimde ele alacağız.

Seri Bağlantı Nedir ve Nasıl Çalışır?

Ayrıca Bakınız

Cazip Shop Video Softbox Sabit Işık Seti: Profesyonel Çekimler İçin Güçlü ve Taşınabilir Çözüm

Cazip Shop'un 50x70 cm softbox ve LED ışık kaynağı içeren sabit ışık seti, stüdyo ve hareketli çekimlerde doğal ve parlak görüntüler sağlar, dayanıklı ve kullanımı kolaydır.

Cooler Master Hyper 212 LED CPU Soğutucu İncelemesi ve Kullanıcı Yorumları

Hyper 212 LED, yüksek performans ve estetik sunan, geniş uyumluluğa sahip, sessiz çalışan ve kolay montajlı CPU soğutucusudur. Oyun ve yüksek işlem gücü gerektiren uygulamalarda ideal performans sağlar.

Axen AX65QMN252 ve TCL 75V6C Karşılaştırması: 65 ve 75 inç UHD Akıllı Televizyonlar

Axen AX65QMN252 ve TCL 75V6C modellerinin görüntü, ses ve akıllı özelliklerini karşılaştırıyoruz. Her iki televizyon da yüksek çözünürlük ve çeşitli bağlantı seçenekleri sunarken, kullanıcı deneyimleri ve tasarım detaylarıyla fark yaratıyor.

Kalavika ve TekNetStore Kedi Kulak Bluetooth Kulaklıklar: Detaylı Performans Karşılaştırması

Kalavika LED Işıklı ve TekNetStore Kablosuz Kedi Kulaklık modelleri, tasarım, ses kalitesi, pil ömrü ve konfor açısından detaylı karşılaştırıldı. Hangi kulaklık daha avantajlı? İşte kapsamlı inceleme.

Sunny TV Modelleri Karşılaştırması: 55'' 4K LED ve 65'' QLED Akıllı Televizyonlar

Sunny SN55UAL402 ve SN65QMN252 modellerinin özellikleri, performansları ve kullanıcı geri bildirimleriyle en iyi televizyonu seçmenize yardımcı oluyoruz.

Pdx Led-320 Kamera Işığı: Profesyonel ve Taşınabilir LED Işık Çözümü

Pdx Led-320 kamera ışığı, ayarlanabilir renk sıcaklığı ve parlaklık özellikleriyle profesyonel ve amatör kullanıma uygun, hafif ve taşınabilir bir LED ışık cihazıdır.

CBTX 10 inç 3500-6000K Ayarlanabilir LED Stüdyo Ring Light Halka Işık Özellikleri

CBTX 10 inç LED halka ışık, 3500-6000K arası ayarlanabilir renk sıcaklığı ve parlaklık seçenekleriyle fotoğraf, video ve makyaj için ideal. USB uyumlu, dayanıklı ve taşınabilir tasarımıyla çok yönlü kullanım sunar.

Kalp Şeklinde 15 LED'li Devre Tasarımı ve Lehimleme Teknikleri Üzerine Detaylı İnceleme

Kalp şeklinde 15 LED'li devre tasarımında kapasitör bankası kullanımı, lehimleme demiri gücü ve akım sınırlayıcı dirençlerin seçimi gibi temel elektronik prensipler detaylı şekilde ele alınmaktadır.

Seri Bağlantının Temel Prensibi

Seri bağlantı, devredeki tüm bileşenlerin ardışık olarak birbirine bağlandığı bir bağlantı şeklidir. LED’ler açısından bakıldığında, her LED'in anot ucu bir LED'in katot ucuna bağlanır ve böylece devrede tek bir akım akışı sağlanır. Seri bağlantının en büyük avantajı, toplam direnç ve voltaj ihtiyacını azaltmasıyla birlikte, toplam güç tüketimini optimize etmesidir.

Komşularınızın gözlerini alamayacağı 10 dikkat çekici alışveriş

devamını oku

Seri Bağlantının Avantajları ve Dezavantajları

Avantajlar:

• Basitlik: Bağlantı işlemi oldukça basittir ve küçük projelerde hızlıca uygulanabilir.

• Düşük maliyet: Ekstra direnç ve bağlantı elemanlarıyla maliyet düşürülür.

• Akım kontrolü: Tüm LED'ler aynı akım değerine maruz kalır, bu da renk ve parlaklık tutarlılığı sağlar.

Dezavantajlar:

• Hata durumunda tüm devre etkilenir: Bir LED arızalanırsa, devre tamamen kapanır.

• Gerilim ihtiyacı: LED’lerin toplam voltaj ihtiyacı, bağlı LED sayısına göre artar. Bu nedenle, yüksek sayıda LED kullanmak için uygun bir güç kaynağı gerekir.

Seri Bağlantı Nasıl Yapılır?

Bağlantı Adımları

1. LED’leri gruplara ayırın: Her LED’in anot ve katot uçlarını belirleyin.

2. Birincil LED’in anotunu, güç kaynağının pozitif terminaline bağlayın.

3. Her LED’in katotunu, bir sonraki LED’in anotuna bağlayarak zinciri tamamlayın.

4. Son LED’in katotunu, güç kaynağının negatif terminaline bağlayın.

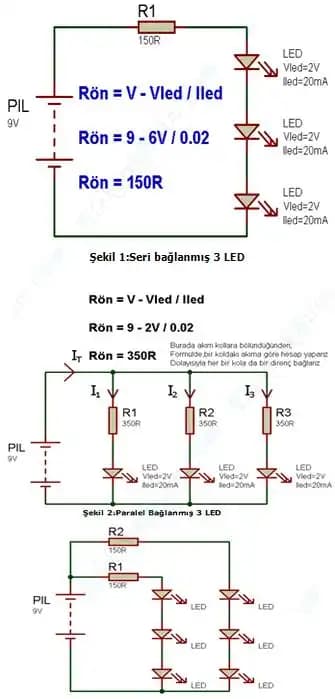

Örnek Bir Bağlantı

Diyelim ki, 3 LED kullanıyorsunuz. Bu LED’leri seri bağladığınızda:

• Güç kaynağının pozitif terminali ilk LED’in anotuna bağlanır.

• LED’ler sırasıyla birbirine bağlanır.

• Son LED’in katodu, güç kaynağının negatif terminaline bağlanır.

Dikkat Edilmesi Gerekenler

• Direnç kullanımı: Her LED dizisinde uygun direnç kullanımı, LED’lerin aşırı akımdan korunmasını sağlar.

• Güç kaynağının voltajı: Toplam LED voltajına uygun güç kaynağı seçilmelidir.

Direnç Hesaplaması ve Güç Kaynağı Seçimi

Seride LED kullanırken direnç hesaplaması

LED’lerin güvenli çalışması için uygun direnç değeri ve gücü hesaplanmalıdır. Bunun için temel formül şu şekildedir:

Direnç Değeri (Ω) = (Güç Kaynağı Voltajı - LED Voltajı Toplamı) / Akım

Örneğin, 3 LED’li bir seride, her LED’in voltajı 2V ve istenen akım 20mA ise:

• Güç kaynağı 12V ise, toplam voltaj 6V olur.

• Direnç değeri: (12V - 6V) / 0.02A = 300Ω

Güç kaynağı seçimi

• Seri bağlı LED’lerde toplam voltaj, bağlı LED sayısına göre artar.

• Güç kaynağının toplam voltaj ve akım kapasitesi, bağlı LED sayısına uygun olmalıdır.

• Güç kaynağının fazla yüksek voltaj vermesi, LED’lerin zarar görmesine neden olabilir.

Seri Bağlantının Uygulama Alanları

Seri bağlantı, özellikle LED şeritleri ve gösterge panelleri gibi uygulamalarda tercih edilir. Ayrıca, küçük ve orta ölçekli aydınlatma projelerinde de yaygın olarak kullanılır. Bu bağlantı şekli, özellikle alan sınırlaması olan projelerde, LED’leri düzenli ve estetik bir biçimde dizmek için idealdir.

Sonuç ve İpuçları

• Projeye başlamadan önce, LED’lerin toplam voltajını ve güç kaynağını iyi hesaplayın.

• Hassas direnç kullanımı, LED’lerin uzun ömürlü olması açısından kritik önemdedir.

• Hatalı bağlantılardan kaçının: Bir LED arızalanırsa, tüm devre etkilenir.

• Alternatif bağlantı şekilleri olan paralel bağlantıyı da dikkate alın, çünkü her biri farklı avantajlar ve dezavantajlar sunar.

Son Düşünce

Seri LED bağlantısı, diyagramların sadeliği ve maliyet etkinliği nedeniyle elektronik projelerde sıkça tercih edilir. Doğru hesaplamalar ve dikkatli bağlantı ile, hem estetik hem de fonksiyonel aydınlatma çözümleri elde etmek mümkündür. Elektronik tasarımlarınızda seri bağlantıyı kullanmadan önce, yukarıdaki temel ilkeleri göz önünde bulundurmak, başarılı sonuçlar almanızı sağlayacaktır. Unutmayın, her detayın önemi vardır ve doğru uygulama, projenizin ömrünü ve performansını doğrudan etkiler.
