Altı İzole 5V Modülden Oluşturulan ±15V Çift Raylı Güç Kaynağı

Giriş

Elektronik projelerde çift raylı ±15V güç kaynaklarına ihtiyaç duyulduğunda, bazen mevcut modüllerle hızlı çözümler aranabilir. Altı adet 230VAC'den 5V DC'ye dönüştüren izole modül kullanılarak, seri ve paralel bağlantılarla ±15V çift raylı güç kaynağı oluşturulması mümkündür. Ancak bu yöntem, yüksek dikkat ve bilgi gerektirir; aksi halde ciddi güvenlik riskleri ortaya çıkar.

Ayrıca Bakınız

İzoleli Doğrusal Güç Kaynağı Tasarımında Teknik Zorluklar ve Deneyim Paylaşımları

İzoleli doğrusal güç kaynağı tasarımında eski trafolar, sigorta uygulamaları ve bileşenlerin ışığa duyarlılığı gibi teknik zorluklar ele alınmaktadır. Ölçüm yöntemleri ve deneyim paylaşımının önemi vurgulanmaktadır.

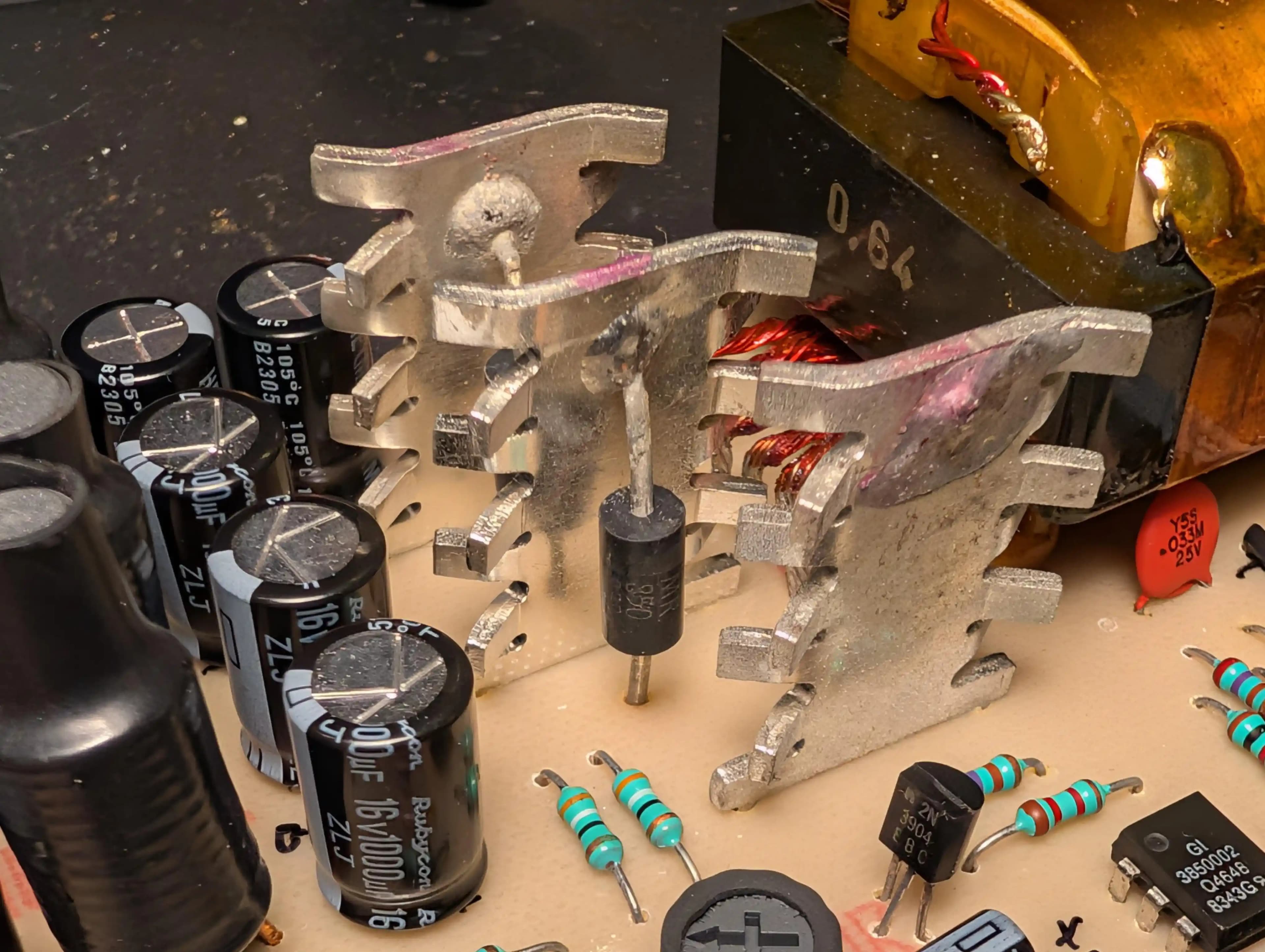

Apple IIe Güç Kaynağında Alüminyum Soğutuculu Diyot ve Isı Yönetimi Teknikleri

Apple IIe güç kaynağında alüminyum soğutucuya lehimlenmiş diyotun tasarım zorlukları ve ısı yönetimi detayları incelenmiştir. Malzeme seçimi, lehimleme teknikleri ve ısı dağılımı optimizasyonu ele alınmıştır.

Altı İzole 5V Modül ile ±15V Çift Raylı Güç Kaynağı Tasarımı ve Güvenlik Analizi

Altı adet 5V izole modül seri ve paralel bağlanarak ±15V çift raylı güç kaynağı oluşturulabilir. Bu yöntem teknik olarak mümkün olsa da yüksek güvenlik riskleri ve dikkat gerektirir. İzolasyon, kapasitör seçimi ve soğutma kritik önemdedir.

Amplifikatör Arızaları, TO-220 Transistör Soğutma ve Onarım Süreçleri Hakkında Detaylı Bilgi

Amplifikatörlerde güç kaynağı ve transistör hasarları, TO-220 paketli transistörlerin ısı yönetimi ve onarım süreçleri detaylı şekilde incelenmiştir. Onarımda dikkat edilmesi gerekenler ve ekonomik değerlendirmeler ele alınmıştır.

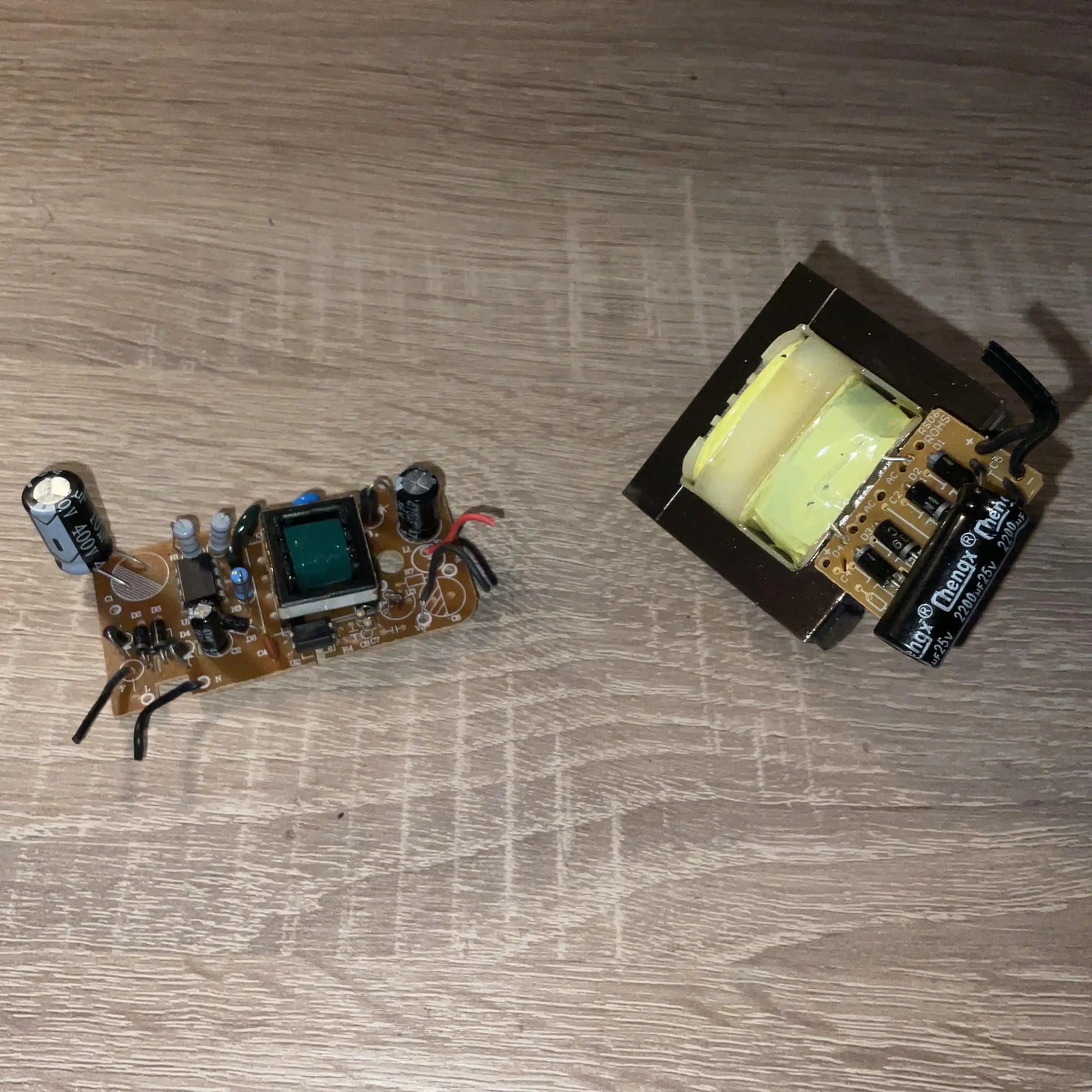

Anahtarlamalı ve Lineer Güç Kaynaklarının Özellikleri ve Kullanım Alanları Karşılaştırması

Anahtarlamalı ve lineer güç kaynakları, performans, gürültü, verimlilik ve çevresel etkiler açısından farklılık gösterir. Kullanım alanlarına göre tercih edilirler ve doğru tasarım uzun ömür sağlar.

Elektronik Başlangıç Kitleri, Buzzer ve LED Kullanımı ile Devre Tasarımı ve Programlama

Elektronik başlangıç kitleri, buzzer ve LED bileşenleriyle temel devre tasarımını ve programlamayı öğrenmek için ideal araçlardır. Doğru güç kaynağı seçimi ve sensör entegrasyonu devre işlevselliğini artırır.

ATX Güç Kaynağının Bench Güç Kaynağı Olarak Kullanımı: Riskler ve Teknik Yaklaşımlar

ATX güç kaynakları, çeşitli voltaj çıkışları ve koruma mekanizmalarıyla bench güç kaynağı olarak kullanılabilir. Ancak minimum yük gereksinimi ve yüksek akım riskleri nedeniyle dikkatli olunmalıdır.

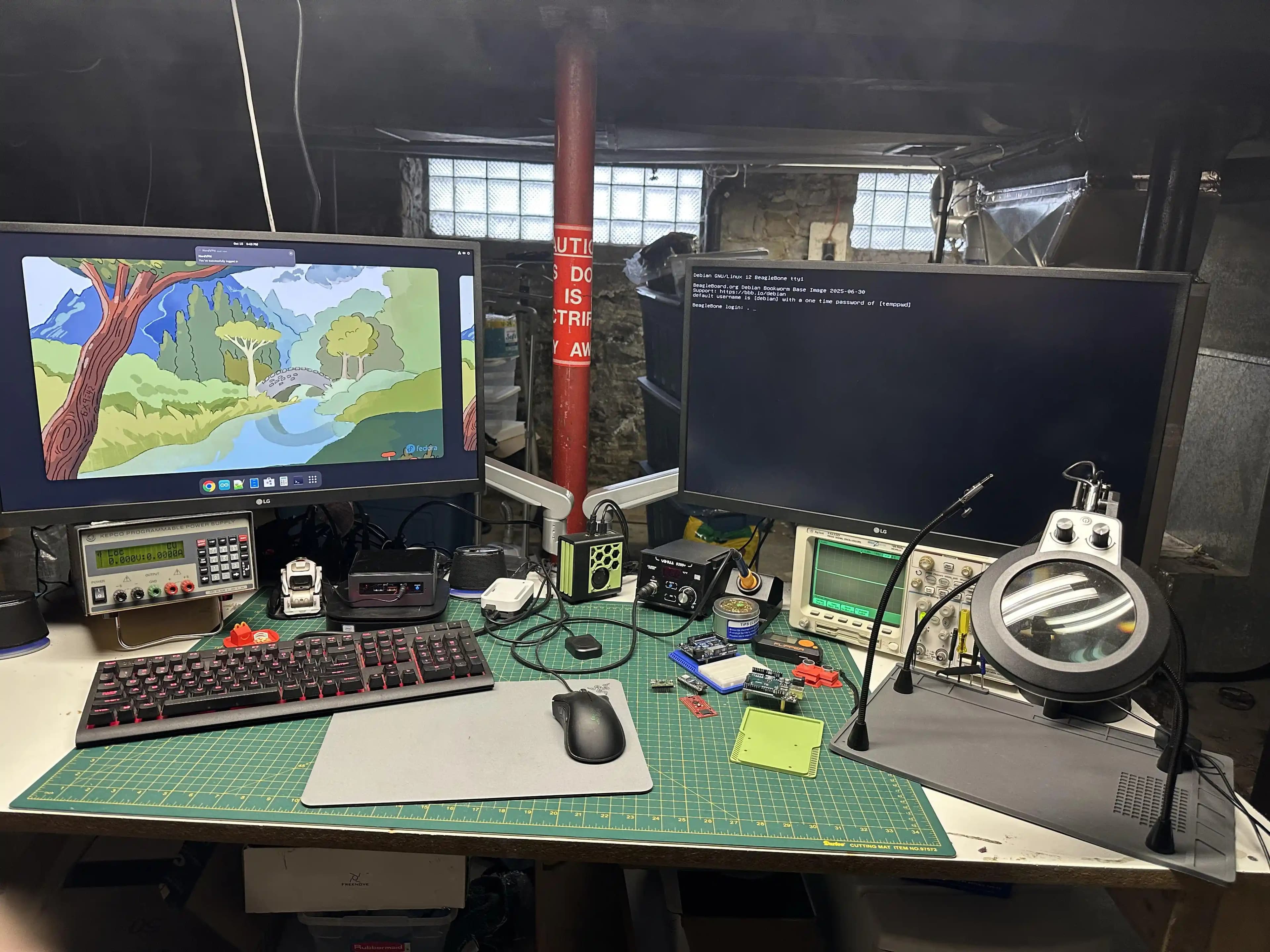

Elektronik Laboratuvarında Temel Ekipmanlar, İşletim Sistemleri ve Kullanıcı Deneyimleri

Elektronik laboratuvarında Kepco güç kaynakları, Agilent ve HP osiloskoplar gibi dayanıklı ekipmanlar ile Windows ve Linux işletim sistemlerinin birlikte kullanımı, yazılım uyumluluğu ve robotik sistem deneyimleri ele alınıyor.

Modül Bağlantı Yöntemi

Bu güç kaynağında, altı adet 5V modülün AC girişleri paralel bağlanmıştır. Çıkış tarafında ise üç modül seri bağlanarak iki grup oluşturulmuş ve bu iki grup tekrar seri bağlanarak orta nokta toprak (0V) olarak kullanılmıştır. Böylece bir grup negatif -15V, diğer grup pozitif +15V rayını sağlamaktadır.

Bu bağlantı yöntemi, modüllerin izolasyon özelliklerine ve voltaj dayanımlarına bağlıdır. Her modülün çıkış voltajı 5V olduğundan, üç modül seri bağlandığında yaklaşık 15V elde edilir. Orta noktanın toprak olarak kullanılması, çift raylı güç kaynağı için gereklidir.

İyi zevkinizi ortaya koyacak 10 alışveriş önerisi

devamını oku

Güvenlik ve Riskler

• Yüksek Risk: Bu tür bağlantılar, modüllerin arızalanması durumunda yüksek risk oluşturur. Arızalı bir modül, diğer modüllere zarar verebilir ve yangın, elektrik çarpması gibi tehlikeler doğurabilir.

• Yalıtım ve İzolasyon: Modüllerin izolasyon mesafeleri ve kullanılan malzemelerin yanıcılık durumu kritik önemdedir. Örneğin, modüllerin yerleştirildiği tahta plaka yanıcıdır ve yangın riski taşır.

• Kapasitör Voltajları: Seri bağlanan modüllerde kapasitörlerin voltaj dayanımı toplam ray voltajını karşılamalıdır. Orijinal 6.8V kapasitörler yerine 25V 100µF kapasitörler tercih edilmiştir.

• Gürültü ve Filtrasyon: Anahtarlamalı güç kaynakları yüksek frekans gürültüsü oluşturur. Bu nedenle çıkışta filtreleme ve girişte sigorta kullanımı önerilir.

• Denge ve Referans: Negatif rayın regülasyonu 0V referansına bağlıdır. Dengesiz yükler, referans kaymasını ve modül zararını tetikleyebilir.

Performans ve Kullanım Alanları

• Yük Kapasitesi: Bu sistem yaklaşık 700mA çıkış akımı ile sınırlıdır. Yüksek akım gerektiren uygulamalarda modüller aşırı ısınabilir.

• Geçici Çözümler: Sürekli kullanım için değil, kısa süreli ve gözetimli deneysel uygulamalar için uygundur.

• Soğutma ve Mekanik Koruma: Modüller uygun bir kutu içine yerleştirilmeli, fan ile soğutulmalı ve kablo bağlantılarında mekanik koruma sağlanmalıdır.

Alternatif Yaklaşımlar

• Tek bir ±15V güç kaynağı kullanmak, bu tür karmaşık bağlantıların önüne geçer.

• AC'den DC'ye büyük bir doğrultucu ve ısı yayıcı kullanarak, modüllere DC beslemesi sağlamak daha stabil ve güvenli olabilir.

• Negatif ray regülatörleri kullanmak, referans kayması sorununu azaltır.

Sonuç

Altı adet izole 5V modül kullanarak ±15V çift raylı güç kaynağı oluşturmak teknik olarak mümkündür ancak yüksek riskler içerir. Doğru izolasyon, uygun kapasitör seçimi, mekanik dayanıklılık, soğutma ve güvenlik önlemleri alınmadan uygulanmamalıdır. Bu tür çözümler genellikle acil ve geçici ihtiyaçlar için tercih edilir ve gözetimsiz bırakılmamalıdır.

Bu tür deneysel devrelerde güvenlik her zaman öncelikli olmalıdır. Modüllerin özellikleri ve bağlantı şekilleri iyi anlaşılmadan uygulama yapılmamalıdır.
