Dünyanın En Küçük Breadboard Güç Kaynağı: BrødBoost-Mini İncelemesi

Elektronik prototipleme süreçlerinde breadboard kullanımı yaygın bir yöntemdir ve bu platformlarda güç sağlamak için çeşitli çözümler geliştirilmiştir. Reddit üzerinde paylaşılan "BrødBoost-Mini" adlı proje, USB üzerinden 5V güç sağlayan, oldukça küçük ve kompakt bir breakout kartı olarak dikkat çekmektedir. Ancak, bu cihazın teknik olarak tam bir güç kaynağı olmadığı, USB'den gelen 5V'u doğrudan breadboard'a ilettiği belirtilmiştir.

BrødBoost-Mini'nin Teknik Özellikleri ve Tasarımı

BrødBoost-Mini, USB kablosundan aldığı 5V'u herhangi bir voltaj düzenlemesi yapmadan breadboard'a aktarır. Bu nedenle, güç kaynağı yerine daha çok bir adaptör ya da breakout kart olarak sınıflandırılabilir. Tasarımında sadece bazı temel bileşenler bulunur: CC dirençleri, kondansatörler, LED göstergesi ve bir sigorta. Bu bileşenler, cihazın güvenli ve işlevsel olmasını sağlar ancak voltaj regülasyonu veya farklı çıkış gerilimleri sunmaz.

• Boyut ve Yerleşim: Kartın küçük boyutu ve kompakt yerleşimi, breadboard üzerinde yer tasarrufu sağlar. Ancak, USB kablosunun fiziksel olarak breadboard'dan çıkması nedeniyle bağlantıların sağlamlığı konusunda bazı endişeler dile getirilmiştir.

• USB Bağlantısı: Cihazda tam bir USB-C konnektörü kullanılmıştır. Bazı kullanıcılar, sadece güç iletimi için daha küçük bir konnektörün tercih edilebileceğini belirtmiştir.

Ayrıca Bakınız

Shift Register ve Push Buton Bağlantılarında Breadboard Kullanımı ve Dikkat Edilmesi Gerekenler

Shift register ve push butonların breadboard üzerindeki doğru bağlantıları, devre stabilitesi için önemlidir. Buton pinlerinin topraklanması, pull-up ve pull-down direnç yerleşimi ile breadboardun yapısı devre performansını etkiler.

Breadboard Seçimi, Kalitesi ve Fiyatlandırması Üzerine Teknik İnceleme

Breadboardların kalitesi, marka etkisi ve fiyatlandırması elektronik prototiplemede kritik rol oynar. Kullanılmış ürünlerin avantajları ve riskleri ile alternatif bağlantı yöntemleri detaylıca incelenmiştir.

Elektronik Projelerde Karşılaşılan Temel Sorunlar ve Etkili Çözüm Yöntemleri

Elektronik projelerde statik elektrik, düşük kaliteli kablolar ve fiziksel hasarlar sıkça sorun yaratır. Sistematik test ve kaliteli ekipman kullanımı, bu problemlerin üstesinden gelmek için kritik önemdedir.

4-Bit Breadboard Bilgisayar Tasarımı: Transistör Seviyesinde Kişisel Bir Elektronik Proje

Aadit Sharma'nın geliştirdiği 4-bit breadboard bilgisayar, yaklaşık 600 transistörle transistor seviyesinde temel bilgisayar prensiplerini öğretiyor ve mikrodenetleyici kullanmıyor.

4-Bit Breadboard Bilgisayar Tasarımı: Transistör Seviyesinde Dijital Sistemler

Tamamen 2N2222A transistörleriyle oluşturulan 4-bit breadboard bilgisayar, mikrodenetleyici kullanmadan temel bilgisayar işleyişini öğretir ve dijital devre tasarımını deneyimletir.

Elektrik Mühendisliği Öğrencileri İçin Analog Fonksiyon Jeneratörü Projesi Tasarımı ve Uygulaması

Analog fonksiyon jeneratörü projesi, elektrik mühendisliği öğrencilerinin temel elektronik bileşenleri öğrenip sinyal üretimini deneyimlemelerini sağlar. Devre tasarımı ve stabilite önemli unsurlardır.

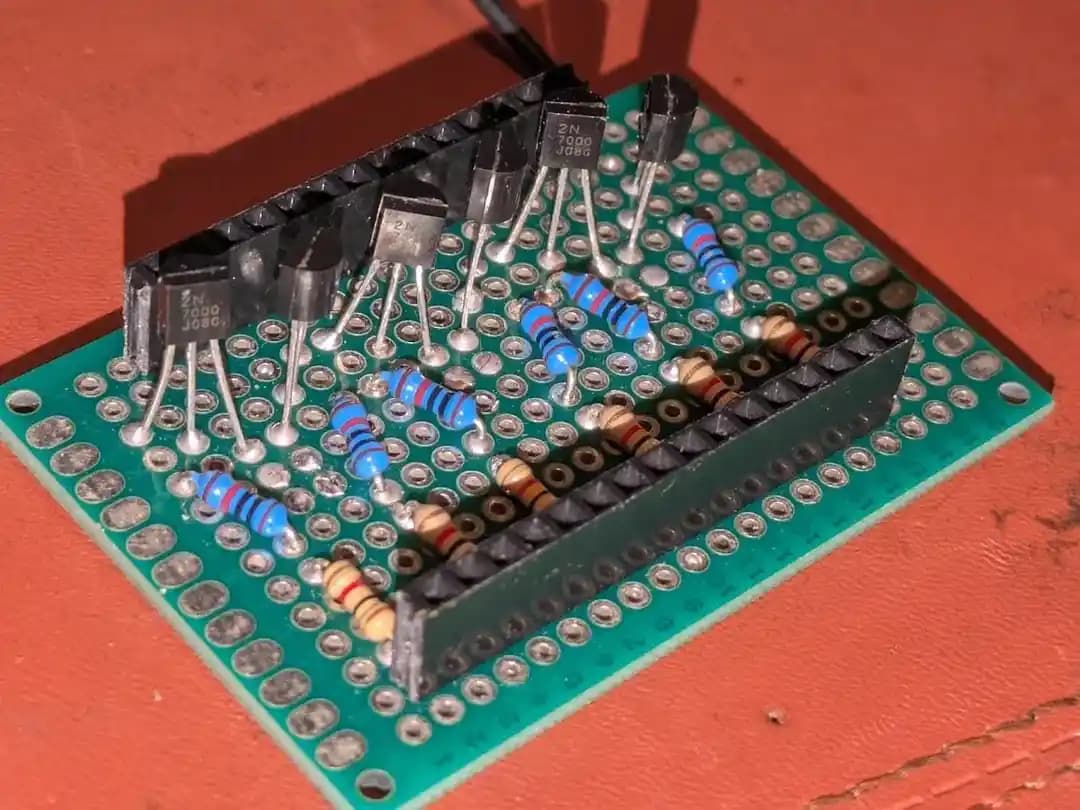

Breadboard İçin 6 MOSFET Modül Tasarımı ve ESP32 ile 12V LED Sürme Uygulamaları

Bu makalede, ESP32 gibi düşük voltajlı mikrodenetleyicilerle 12V LED panelleri sürmek için breadboard üzerinde kullanılan 6 MOSFET modül tasarımı ve uygulamaları detaylandırılmaktadır. Tasarımda MOSFET yerleşimi, lehim kalitesi ve sürücü güvenliği ele alınmaktadır.

BrødBoost-Mini: Kompakt USB 5V Breadboard Güç Adaptörü İncelemesi

BrødBoost-Mini, USB üzerinden 5V güç sağlayan küçük bir breakout kartıdır. Voltaj düzenlemesi yapmaz, breadboard üzerinde basit ve kompakt güç iletimi sunar. Geliştirme önerileri ve kullanıcı deneyimleri değerlendirildi.

USB Power Delivery (PD) Desteği ve Geliştirme Önerileri

BrødBoost-Mini, USB PD protokolünü desteklememektedir. Bu, cihazın 5V sabit çıkış verdiği ve farklı voltaj seviyelerine otomatik olarak geçiş yapmadığı anlamına gelir. Kullanıcılar, daha gelişmiş bir versiyon için aşağıdaki özelliklerin eklenmesini önermiştir:

• USB PD desteği ile 9V, 15V veya 20V çıkış seçenekleri.

• 3.3V gibi farklı voltaj seviyeleri için çıkışlar.

• VBUS hattını zincirleme bağlamak için ek portlar.

Bu tür geliştirmeler, cihazın kullanım alanını genişletebilir ve daha esnek güç çözümleri sunabilir.

Neden bunu daha önce düşünmedim?' dedirten 10 akıllı alışveriş önerisi

devamını oku

Kullanıcı Geri Bildirimleri ve Pratik Kullanım Notları

Kullanıcılar, BrødBoost-Mini'nin küçük ve şık tasarımını olumlu bulmakla birlikte, pratikte bazı zorluklar yaşanabileceğini belirtmiştir. Örneğin, USB kablosunun breadboard'dan çıkması nedeniyle bağlantının gevşemesi veya kopması riski vardır. Bu nedenle, bağlantının sağlamlaştırılması için pin klipsleri veya daha sıkı tutma mekanizmaları önerilmiştir.

Ayrıca, bazı kullanıcılar daha küçük bir versiyon için USB-C konnektörünün dikey yerleştirilmesini veya kablo tellerinin doğrudan breadboard'a takılmasını önermiştir. Bu yaklaşımlar, cihazın daha az yer kaplamasını ve kullanım kolaylığını artırabilir.

Tasarım ve Üretim Detayları

BrødBoost-Mini'nin tasarımı KiCad ile yapılmış ve şematik dosyaları ile proje dosyaları paylaşılmıştır. Üretim sürecinde bazı tasarım detayları, örneğin via (delik) yerleşimleri ve PCB üretim maliyetleri konusunda öneriler sunulmuştur. Bu tür optimizasyonlar, üretim maliyetlerini düşürürken ürün kalitesini koruyabilir.

Ayrıca, ürün sayfasında bazı içerik düzenlemeleri ve fotoğraf kalitesi iyileştirmeleri yapılması önerilmiştir. Bu tür detaylar, ürünün kullanıcıya sunumunu ve anlaşılabilirliğini artırır.

Sonuç

BrødBoost-Mini, breadboard üzerinde USB 5V güç sağlamak için tasarlanmış minimal bir breakout kartıdır. Voltaj regülasyonu yapmaması nedeniyle teknik olarak tam bir güç kaynağı olarak kabul edilmez. Ancak, küçük boyutu ve basit kullanımı ile prototipleme süreçlerinde pratik bir çözüm sunar. Gelecekte USB PD desteği ve farklı voltaj çıkışları gibi özelliklerle geliştirilmesi mümkündür. Kullanıcılar, cihazın fiziksel bağlantı sağlamlığı ve kullanım pratikliği konularında dikkatli olmalıdır.

"BrødBoost-Mini, sadece 5V'u breadboard'a taşır; güç kaynağı değil, adaptör gibi düşünülebilir."
