CRT Sürücü Tasarımına İlk Prensiplerden Yaklaşım
Platformumuzdaki en çok okunan ve popüler makaleleri görmek için Trendler bölümüne geçebilirsiniz.
CRT (Katot Işın Tüpü) teknolojisi, günümüzde nadiren kullanılan ancak elektronik ve görüntüleme alanında temel bir teknoloji olarak önemini koruyan bir sistemdir. Reddit'te paylaşılan bir projede, CRT sürücüsünün tamamen "ilk prensiplerden" tasarlanması ve gerçekleştirilmesi üzerine detaylı bilgiler sunulmuştur. Bu proje, CRT sürücü devresinin özel, tescilli ya da eski bileşenler kullanılmadan, tamamen hazır ve standart parçalarla oluşturulması hedeflenmiştir.
Proje Tasarımının Temel Özellikleri
Bileşen Seçimi: Projede, tescilli, özel ya da üretimi durdurulmuş (NRND) parçalar kullanılmamıştır. Bu yaklaşım, tasarımın sürdürülebilirliği ve erişilebilirliği açısından önemlidir.
Elektrostatik Saptırma: Devre, elektrostatik saptırma prensiplerine uygun olarak tasarlanmıştır. Bu yöntem, manyetik saptırmaya göre farklı voltaj ve kontrol stratejileri gerektirir.
Yüksek Voltaj Uygulamaları: CRT sürücülerinde yüksek voltaj kullanımı zorunludur. Projede, yüksek voltaj aşamalarını kontrol etmek için uygun dijital-analog dönüştürücüler (DAC) ve güvenlik önlemleri uygulanmıştır.
Yazılım Entegrasyonu: Henüz geliştirme aşamasında olan yazılım tarafında, görüntü boşaltma (blanking) ve diğer kontrol fonksiyonları üzerinde çalışılmaktadır. Gelecekte osiloskop müziği gibi yaratıcı uygulamalar hedeflenmektedir.
Ayrıca Bakınız
Tasarımın Teknik ve Estetik Yönleri

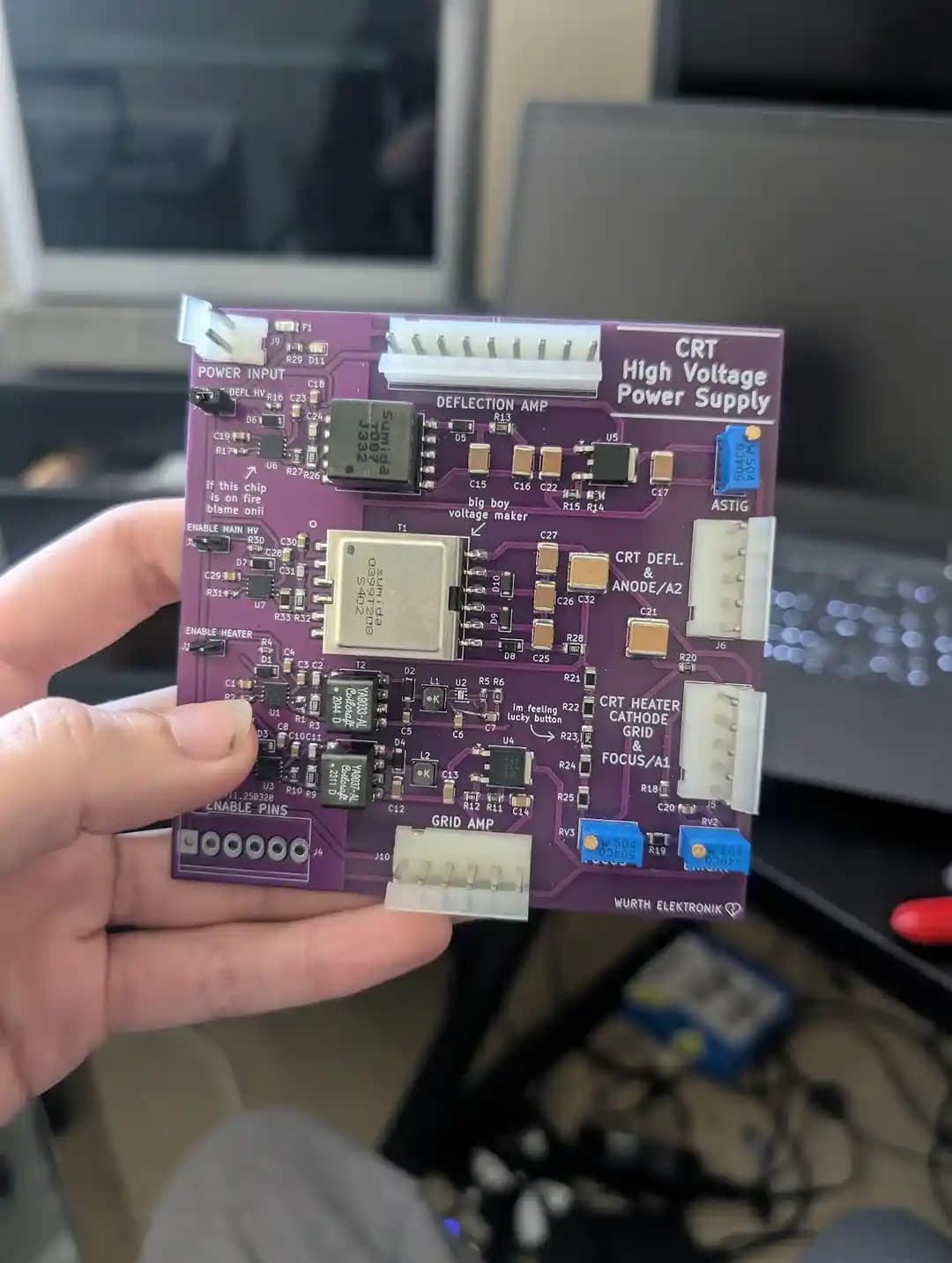

Silkscreen Yorumları: Devre kartı üzerine yerleştirilen yorumlar ve esprili ifadeler, tasarım sürecindeki düşünce yapısını ve mühendislik yaklaşımını yansıtmaktadır. Bu tür detaylar, projeye kişisel bir dokunuş katmaktadır.
PCB Üretimi ve Montaj: Projede kullanılan PCB, profesyonel üretim süreçleriyle hazırlanmış ve yüzey montaj (SMD) bileşenleri özenle yerleştirilmiştir. Bu, devrenin güvenilirliği ve performansı için kritik bir adımdır.
Teknik Zorluklar ve Gelecek Planları
Boşaltma (Blanking) Devresi: CRT'lerde görüntü oluşturulurken ışınların kontrolü için boşaltma devresi gereklidir. Bu devrenin tasarımı ve entegrasyonu, projenin halen üzerinde çalışılan önemli bir parçasıdır.
Uzun Ömürlü Tüp Kullanımı: Tüplerin ömrünü uzatmak için düşük voltajda çalışma gibi stratejiler tartışılmaktadır. Bu, tüpün iç kaplamasının zarar görmesini engellemek için kritik bir önlemdir.
Yaratıcı Uygulamalar: Projenin ilerleyen aşamalarında, osiloskop müziği ve Vectrex emülatörü gibi uygulamalarla CRT'nin farklı kullanım alanları araştırılacaktır.
CRT Sürücü Tasarımında İlk Prensipler Yaklaşımı
İlk prensipler yaklaşımı, karmaşık bir sistemi temel fizik ve elektronik prensiplerine indirgemek ve bu prensiplerden hareketle tasarım yapmaktır. Bu yöntem, hazır çözümlerden ziyade özgün ve derinlemesine anlayış gerektirir. CRT sürücü devresi tasarımında bu yaklaşım, yüksek voltaj uygulamaları, elektrostatik saptırma ve sinyal işleme gibi temel konuların ayrıntılı şekilde ele alınmasını sağlar.
"İlk prensiplerden tasarım, sadece devreyi çalıştırmakla kalmaz; aynı zamanda teknolojinin özünü anlamayı ve yenilikçi çözümler geliştirmeyi mümkün kılar."
Sonuç
CRT sürücü devresi tasarımında kullanılan ilk prensipler yaklaşımı, modern elektronik bileşenlerle klasik görüntüleme teknolojisinin yeniden yorumlanmasına olanak tanır. Projede gösterilen özenli tasarım, yüksek voltaj yönetimi, elektrostatik saptırma ve yazılım entegrasyonu gibi alanlarda önemli teknik bilgiler sunmaktadır. Ayrıca, devre kartı üzerindeki detaylı silkscreen yorumları ve tasarım estetiği, mühendislik sürecinin yaratıcı yanını ortaya koymaktadır. Bu çalışma, CRT teknolojisinin temel prensiplerini anlamak ve uygulamak isteyen mühendisler için değerli bir referans niteliğindedir.
