Direnç Değerlerinin Hassasiyeti ve Pratik Çözümler

Elektronik devrelerde kullanılan dirençlerin değerleri, üretim sürecindeki toleranslar nedeniyle tam olarak istenilen değerde olmayabilir. Özellikle düşük maliyetli dirençlerde toleranslar %20 gibi geniş aralıklarda olabilir ve bu dirençler genellikle üretici tarafından önceden sınıflandırılmıştır. Bu durum, projelerde hassas direnç değerlerine ihtiyaç duyulduğunda zorluk yaratır.

Direnç Toleransları ve Üretici Sınıflandırması

Bir profesörün deneyiminden yola çıkarak, düşük maliyetli %20 toleranslı dirençlerin çoğunun değerlerinin ya nominal değerin %10-20 altında ya da %10-20 üstünde olduğu gözlemlenmiştir. Üreticiler, daha hassas dirençleri daha yüksek fiyatla satmak üzere önceden ayırmaktadır. Bu nedenle, stoktaki düşük toleranslı dirençler arasında tam nominal değere yakın olanlar bulunmaz. Bu durum, direnç değerlerinin rastgele ve Gauss dağılımına uygun olarak dağılmadığını gösterir.

Ayrıca Bakınız

Kalp Şeklinde 15 LED'li Devre Tasarımı ve Lehimleme Teknikleri Üzerine Detaylı İnceleme

Kalp şeklinde 15 LED'li devre tasarımında kapasitör bankası kullanımı, lehimleme demiri gücü ve akım sınırlayıcı dirençlerin seçimi gibi temel elektronik prensipler detaylı şekilde ele alınmaktadır.

Dirençler ve Kondansatörlerin Estetik ve İşlevsel Dönemleri ile Modern Tamir Zorlukları

Eski direnç ve kondansatörlerin renk kodları ve tasarımları hem estetik hem işlevseldi. Modern SMD teknolojisi tamiri zorlaştırırken, şematik diyagramların azalması tamir edilebilirliği etkiliyor.

Snubber Devreleri ile Röle ve Anahtarlarda Ark Söndürme ve EMI Azaltma Yöntemleri

Snubber devreleri, anahtar ve röle kontaklarında oluşan arkı azaltarak ekipman ömrünü uzatır ve elektromanyetik girişimi düşürür. Endüstriyel uygulamalarda farklı snubber tipleri kullanılır.

Elektronik Projelerde Direnç Stoku: Değer Çeşitliliği ve Güç Kapasitelerinin Önemi

Elektronik projelerde direnç stoğu sadece miktar değil, değer çeşitliliği, tolerans ve güç kapasiteleri açısından da önemlidir. SMD dirençler ve yüksek hassasiyetli değerler projelerin başarısını etkiler.

Direnç Görünümlü Kondansatör ve Kondansatör Görünümlü Dirençlerin Tarihsel ve Teknik İncelemesi

Eski elektronik cihazlarda direnç gibi görünen kondansatörler ve kondansatör gibi görünen dirençler bulunur. Bu durum, tarihsel üretim standartları ve renk kodları nedeniyle tanımlamayı zorlaştırır.

Elektronik Devre Sembolleri: Anlamları, Kullanımları ve Bölgesel Farklılıklar Üzerine Kapsamlı Rehber

Elektronik devre sembolleri, bileşenlerin işlevlerini ve bağlantılarını grafiksel olarak ifade eder. Bu rehber, sembollerin anlamlarını, kökenlerini ve bölgesel farklılıklarını açıklayarak devre tasarımında doğruluğun önemini vurgular.

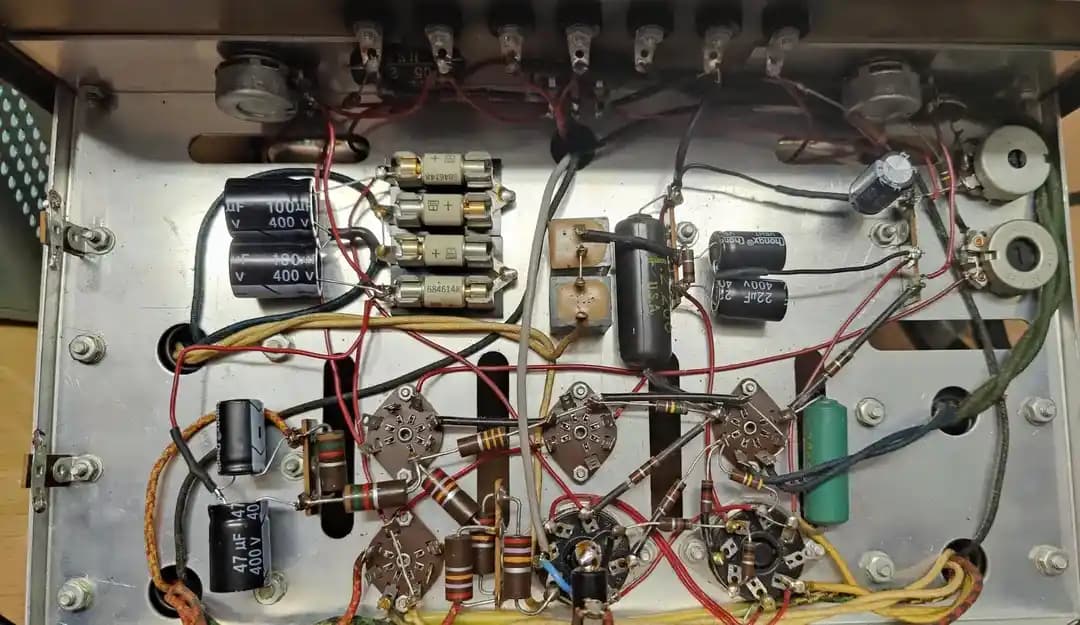

1950-60'lar Heatkit Tüp Güç Kaynağı Kondansatör Yenileme Süreci ve Dikkat Edilmesi Gerekenler

1950-60'lar Heatkit tüp güç kaynaklarında kondansatör yenileme süreci, bileşen kontrolleri ve test yöntemleri ele alınmaktadır. Doğru parça seçimi ve ölçümlerle ekipman güvenilirliği artırılır.

Elektronik Devrelerde Direnç Değerlerinin Hassasiyeti ve Pratik Ayar Yöntemleri

Elektronik devrelerde dirençlerin üretim toleransları nedeniyle tam değerinde olmaması sorun yaratır. Paralel-seri bağlama, fiziksel ayar ve hassas ölçüm yöntemleriyle istenen direnç değerine ulaşmak mümkündür.

İstenen Direnç Değerine Ulaşmak İçin Yöntemler

Daha önce hiç duymadığınız 10 harika buluş şimdi karşınızda

devamını oku

Paralel ve Seri Bağlama

İstenen direnç değeri stokta yoksa, birden fazla direnç seri veya paralel bağlanarak istenen değere yaklaşılabilir. Örneğin, iki adet 100 ohm direnç paralel bağlandığında toplam direnç 50 ohm olur. Bu yöntem, özellikle standart E12 veya E24 serisi dirençlerde istenen değere yakın sonuçlar elde etmek için kullanılır.

Dirençlerin İnce Ayarı

Direnç değerini hafifçe artırmak veya azaltmak için fiziksel müdahaleler yapılabilir. Örneğin, direnç üzerine dosya ile hafifçe aşındırma yaparak direnç değeri artırılabilir. Bu işlem sırasında aşındırılan bölge daha sonra epoksi veya süper yapıştırıcı ile kaplanarak nem ve oksidasyondan korunur. Karbon film dirençlerde bu yöntem daha zordur, ancak karbon tozlu dirençlerde daha başarılı sonuçlar alınabilir.

Hassas Ölçüm Teknikleri

Direnç değerinin doğru ölçülmesi için dört telli (Kelvin) ölçüm yöntemi önerilir. Bu yöntem, ölçüm hatalarını azaltır ve daha doğru direnç değerleri sağlar. Ayrıca, yüksek çözünürlüklü (6.5 basamaklı) dijital multimetreler kullanılarak direnç değerleri daha hassas şekilde ölçülebilir.

Kritik Uygulamalarda Direnç Seçimi

Uzay ve diğer kritik donanım tasarımlarında, dirençlerin hassasiyeti çok önemlidir. Bu tür uygulamalarda, %0.01 gibi çok düşük toleranslı dirençler kullanılır ve genellikle paralel direnç kombinasyonları tercih edilir. "Select at test" (SAT) dirençler, üretim sonrası test edilip seçilerek yüksek hassasiyet sağlanır.

Ek İpuçları ve Deneyimler

• Dirençlerin değerlerini ayarlamak için ısı tabancasıyla direnç üzerinde ısıtma yaparak değer değişimi denenebilir.

• SMT dirençlerde ince ayar için bıçakla kazıma yöntemi uygulanabilir, ancak bu yöntem direnç gücünü azaltabilir.

• Direnç değerleri hesaplamak için Python gibi programlama dilleriyle özel hesaplayıcılar geliştirilebilir.

• Bazı durumlarda, askeri tip surplus dirençler (%0.001 toleranslı) kullanılabilir.

"Direnç değeri kesinlikle rastgele değildir, üreticiler hassas dirençleri önceden ayırır ve stokta kalanlar genellikle nominal değerden sapmıştır."

Bu bilgiler ışığında, elektronik projelerde direnç seçimi ve ayarı için stoktaki dirençleri ölçmek, paralel ve seri bağlama yöntemlerini kullanmak ve gerekirse fiziksel ince ayar yöntemlerine başvurmak gereklidir. Kritik uygulamalarda ise yüksek hassasiyetli dirençlerin seçilmesi ve test edilmesi kaçınılmazdır.
