George Philbrick ve İlk Operasyonel Amplifikatörlerin Tarihi
Platformumuzdaki en çok okunan ve popüler makaleleri görmek için Trendler bölümüne geçebilirsiniz.
1950'lerde George Philbrick, ilk operasyonel amplifikatörü (op-amp) ticari olarak tanıtarak elektronik alanında devrim niteliğinde bir adım attı. Bu op-amp'ler entegre devre (IC) olarak değil, potting (kaplama) modülü şeklinde üretilmişti. O dönemde transistörler, yeterince yüksek giriş empedansı sağlayamadıkları için, Philbrick'in op-amp tasarımında giriş sinyali varaktör diyot köprüsüne besleniyordu. Bu köprü, bir RF osilatör tarafından uyarılıyor ve köprü çıkışı trafolar aracılığıyla iletiliyordu. Trafo çıkışındaki sinyal, refleks amplifikatör ve demodülatör tarafından alınarak çıkış aşamasına yönlendiriliyordu.
İlk Op-Amp Tasarımının Teknik Özellikleri
Philbrick'in geliştirdiği op-amp, picoamper seviyesinde giriş akımı sağlayabilen oldukça gelişmiş bir cihazdı. Bu, özellikle yüksek giriş empedansı gerektiren uygulamalarda önemliydi. Varaktör diyot köprüsü, giriş sinyalini modüle etmek için kullanılırken, RF osilatör köprüyü uyarıyor ve sinyal trafolar aracılığıyla işleniyordu. Bu yapı, o dönemde transistörlerin teknik sınırlamalarını aşmak için yaratıcı bir çözüm sunuyordu.
Ayrıca Bakınız
Operasyonel Amplifikatörlerin Uygulama Alanları ve Önemi

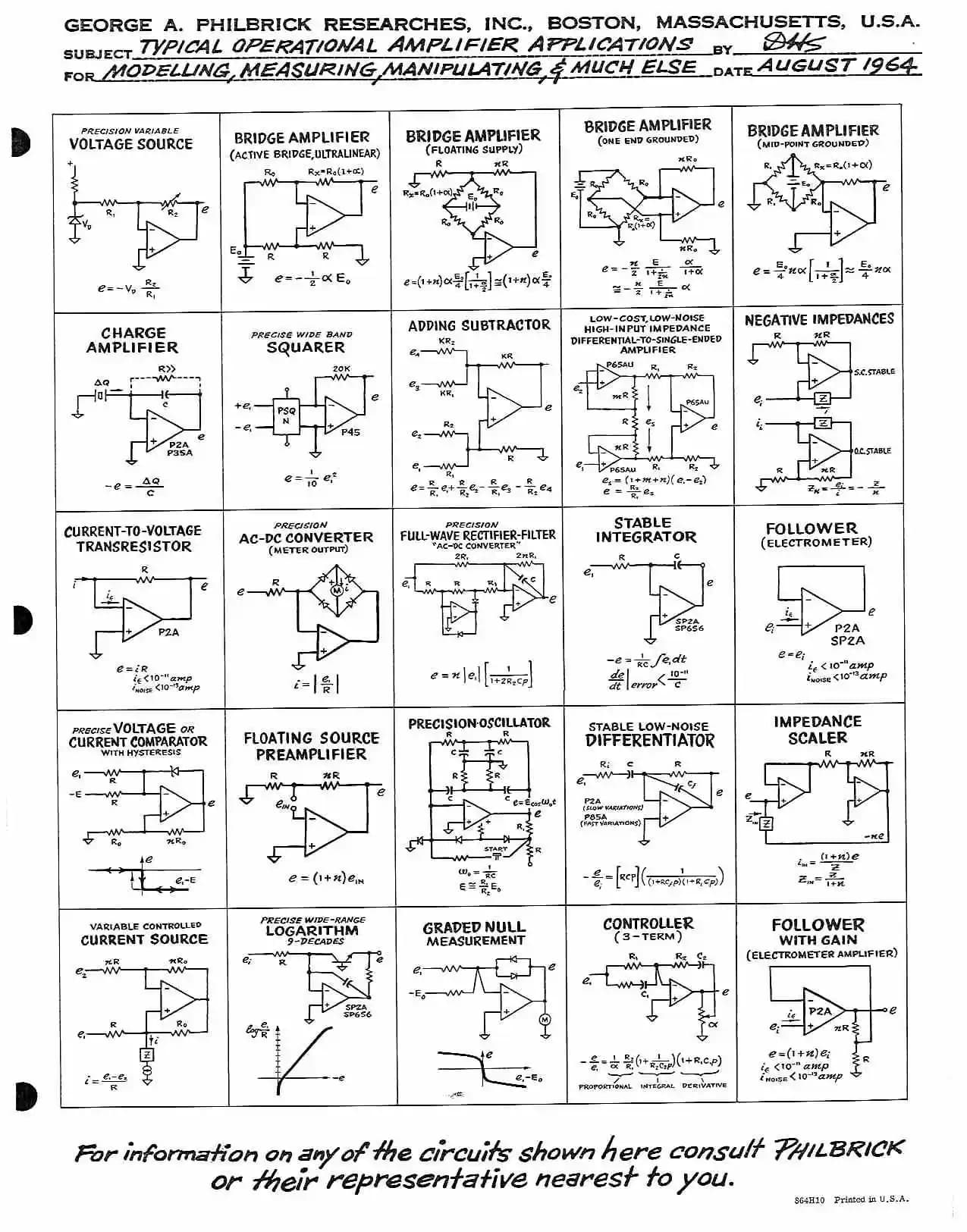

Operasyonel amplifikatörler, analog elektronik alanında matematiksel işlemleri (toplama, çıkarma, entegrasyon, diferansiyasyon gibi) gerçekleştirmek için kullanılır. Bu nedenle "operasyonel" adı, bu cihazların hesaplama işlemlerini analog olarak yapabilmesinden gelir. İlk uygulama notlarında görülen "Integrator" ve "Differentiator" devreleri, bu işlevlerin temel örnekleridir.
Op-amp'ler, analog elektronik dünyasının çok yönlü araçlarıdır; sinyal yükseltme, filtreleme, karıştırma ve hesaplama gibi pek çok fonksiyonu yerine getirirler. Günümüzde, eğer bir işlem op-amp ile yapılamıyorsa, genellikle dijital sinyal işleme (DSP) yöntemlerine başvurulur.
Tarihsel Gelişim ve Modüler Yapı
Philbrick'in modüler op-amp'leri, vakum tüpleri ve 12AX7 tüplerle birlikte kullanılan alüminyum kasalı küçük bloklar şeklindeydi. 1960'larda bu modüller yaklaşık 95 dolar fiyatla satılıyordu ki bu günün parasıyla yaklaşık 1000 dolar civarına tekabül eder. Bu modüller, o dönemde elektronik laboratuvarlarında yaygın olarak kullanıldı.
Op-amp'lerin tüplü versiyonları, entegre devrelerden çok önce var olmuş ve elektronik devrelerin temel taşlarından biri olmuştur. Günümüzde ise op-amp'ler, düşük frekans ve düşük güç uygulamalarında, boyut ve maliyet önemli değilse, hâlâ tercih edilen bileşenlerdir.
Eğitimde Operasyonel Amplifikatörlerin Yeri
Elektrik mühendisliği eğitiminde op-amp'ler genellikle temel derslerin önemli bir bölümünü oluşturur. Çünkü op-amp'ler, geri besleme kontrolü, filtre tasarımı ve analog hesaplama gibi çeşitli mühendislik alanlarına giriş sağlar. Ayrıca, op-amp devrelerinin analizi, matrisler, diferansiyel denklemler, entegrasyon ve karmaşık sayılar gibi ileri matematik konularını da içerir.
Sonuç
George Philbrick'in 1950'lerde geliştirdiği ilk operasyonel amplifikatörler, analog elektronik devrelerin temel yapı taşlarından biri olarak günümüzde de önemini korumaktadır. Bu cihazlar, elektronik sinyal işleme ve hesaplama alanlarında geniş uygulama yelpazesi sunar. Tarihsel olarak tüplü devrelerden entegre devrelere uzanan gelişim süreci, op-amp'lerin mühendislikteki vazgeçilmez rolünü göstermektedir.
"Operasyonel amplifikatörler, analog elektronik dünyasının İsviçre çakısıdır. Her şeyi yaparlar: yükseltme, filtreleme, entegrasyon, diferansiyasyon, karıştırma... Eğer bir işlem op-amp ile yapılamıyorsa, dijital sinyal işleme ya da sihir gerekir."
