İlk PCB Tasarımınız: Temel Bilgiler ve İyileştirme Önerileri

Elektronik projelerde baskılı devre kartı (PCB) tasarımı, işlevsellik ve güvenilirlik açısından kritik bir adımdır. İlk kez bir PCB tasarlayanlar için bu süreç, hem öğrenme hem de uygulama açısından önemli tecrübeler sunar. Bu yazıda, bir Bluetooth kontrollü uzaktan kumandalı araba için KiCad 9.0 kullanılarak yapılmış 4 katmanlı bir PCB tasarımından yola çıkarak temel tasarım prensipleri ve iyileştirme önerileri ele alınacaktır.

Tasarımın Temel Özellikleri

Tasarım, Arduino Nano tabanlı bir ana kart olarak işlev görür ve aşağıdaki bileşenleri kontrol eder:

• Motor sürücü (L293D entegresi)

• Ultrasonik mesafe sensörü

• Servo motor

• Arka durum LED'leri (geri vites, fren, sol ve sağ sinyal lambaları)

• LED'lerin yanıp sönmesi için 555 entegresi ve 74HC00 AND kapısı

• HC-05 Bluetooth modülü

• Sesli uyarılar (korna ve ultrasonik sensör tarafından tetiklenen alarm)

Kart, +5V için In1.Cu ve GND için B.Cu olmak üzere güç düzlemleri içerir. F.Cu ve In2.Cu katmanları ise sinyal iletimi için kullanılmıştır. Ayrıca, 2.00 mm çapında dört köşe montaj deliği bulunmaktadır.

Ayrıca Bakınız

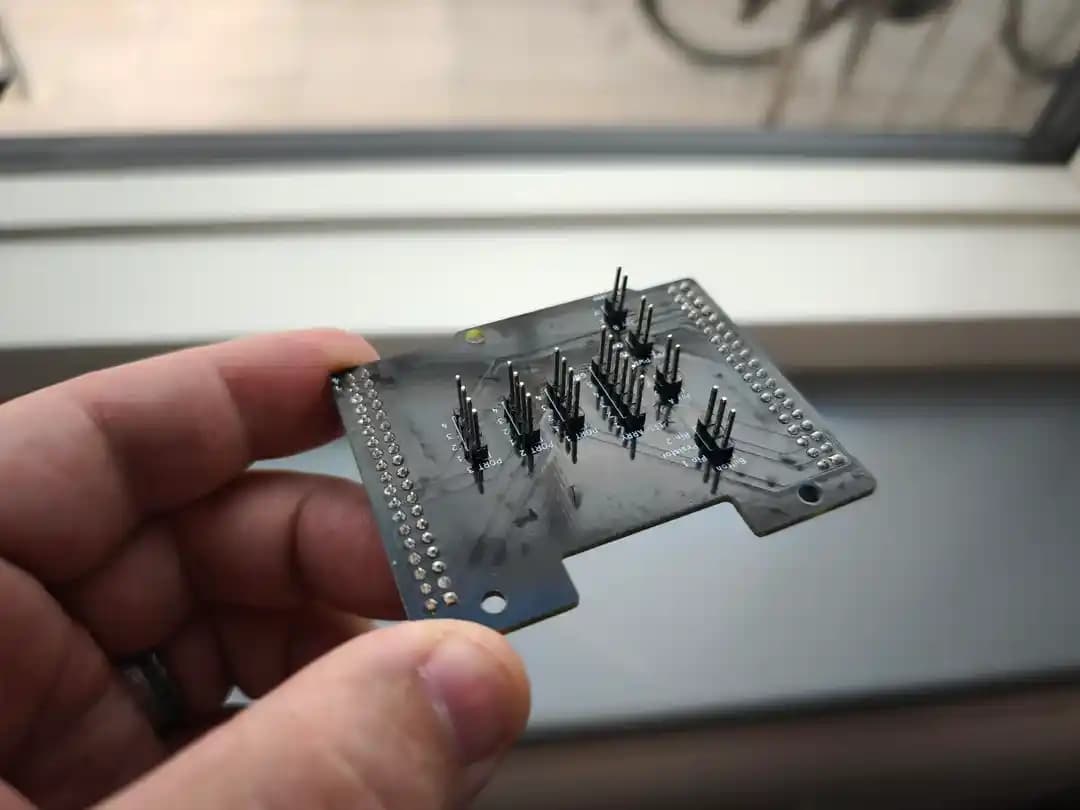

STM32 Nucleo F303 Tabanlı Özel PCB Tasarımı ve Eğitimde Kullanımı Üzerine İnceleme

STM32 Nucleo F303 tabanlı özel PCB tasarımı, eğitim amaçlı kontrol kutularında donanım ve yazılım entegrasyonunu sağlar. Tasarım süreci, montaj kolaylığı ve hata ayıklama özellikleri ön plandadır.

Chromebook Anakart Tasarımları: Tek Taraflı PCB ve Modern SoC Entegrasyonu

Chromebook anakartları, tek taraflı PCB tasarımı ve yüksek entegrasyonlu SoC kullanımıyla maliyet ve üretim verimliliği sağlar. Bu tasarım, cihazların ince, hafif ve uygun fiyatlı olmasına katkıda bulunur.

İlk PCB Tasarımınız İçin Temel Prensipler ve İyileştirme Önerileriyle Kapsamlı Rehber

Bluetooth kontrollü uzaktan kumandalı araba için KiCad 9.0 ile tasarlanan 4 katmanlı PCB'de iz genişliği, güç düzlemleri, kapasitör yerleşimi ve montaj detayları gibi temel tasarım prensipleri ele alınıyor.

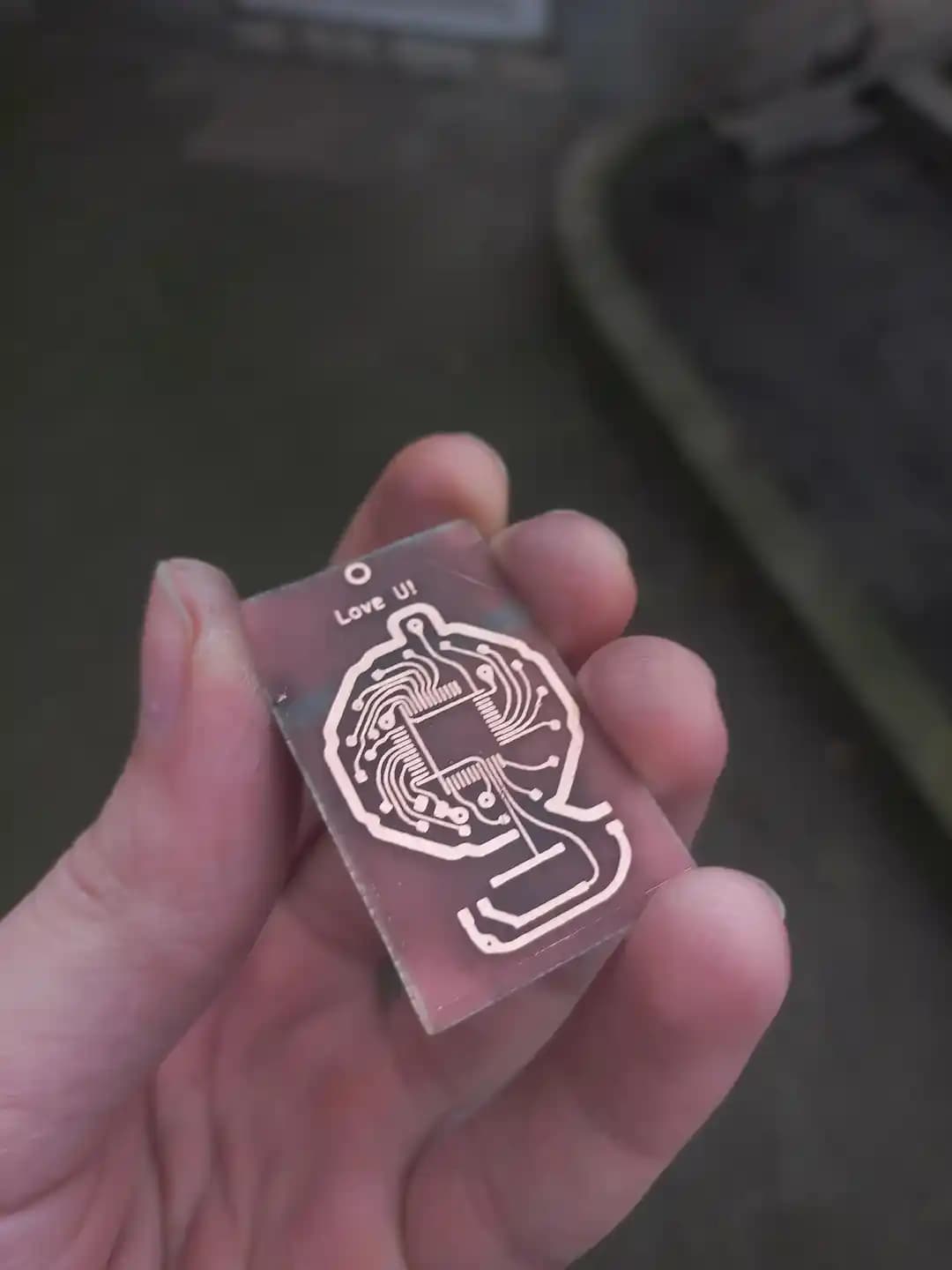

STM32F103 Mikrodenetleyici ile LED Küpe Tasarımı: Teknik ve Estetik Zorluklar

STM32F103 mikrodenetleyici ve 15 LED içeren küpe tasarımı, teknik ve estetik zorluklarıyla öne çıkıyor. Tasarımda pil boyutu ve ağırlık sorunları, kullanım konforunu etkiliyor.

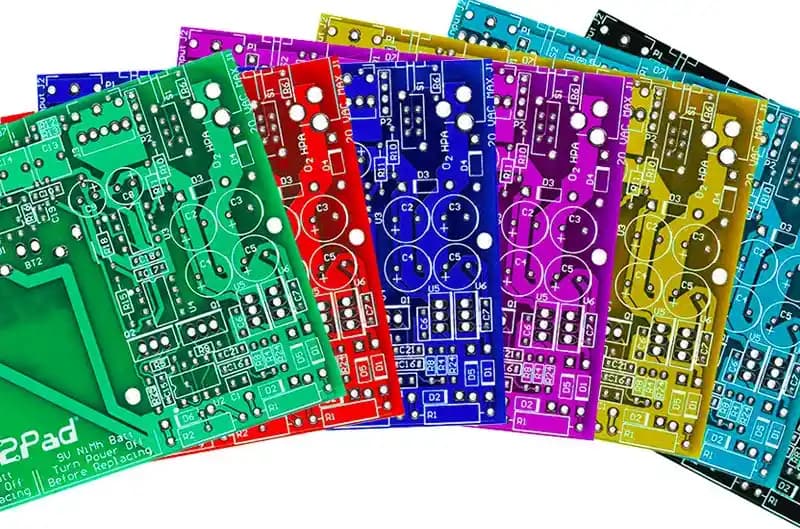

Dört Katmanlı PCB Tasarımı: Katman Yapısı, Avantajları ve Uygulama Örnekleri

Dört katmanlı PCB tasarımı, sinyal bütünlüğü ve elektromanyetik uyumluluğu artırırken empedans kontrolü ve parazit azaltımı sağlar. Katman yapısı ve uygulama örnekleri detaylıca incelenmiştir.

4-Bit Breadboard Bilgisayar Tasarımı: Transistör Seviyesinde Dijital Sistemler

Tamamen 2N2222A transistörleriyle oluşturulan 4-bit breadboard bilgisayar, mikrodenetleyici kullanmadan temel bilgisayar işleyişini öğretir ve dijital devre tasarımını deneyimletir.

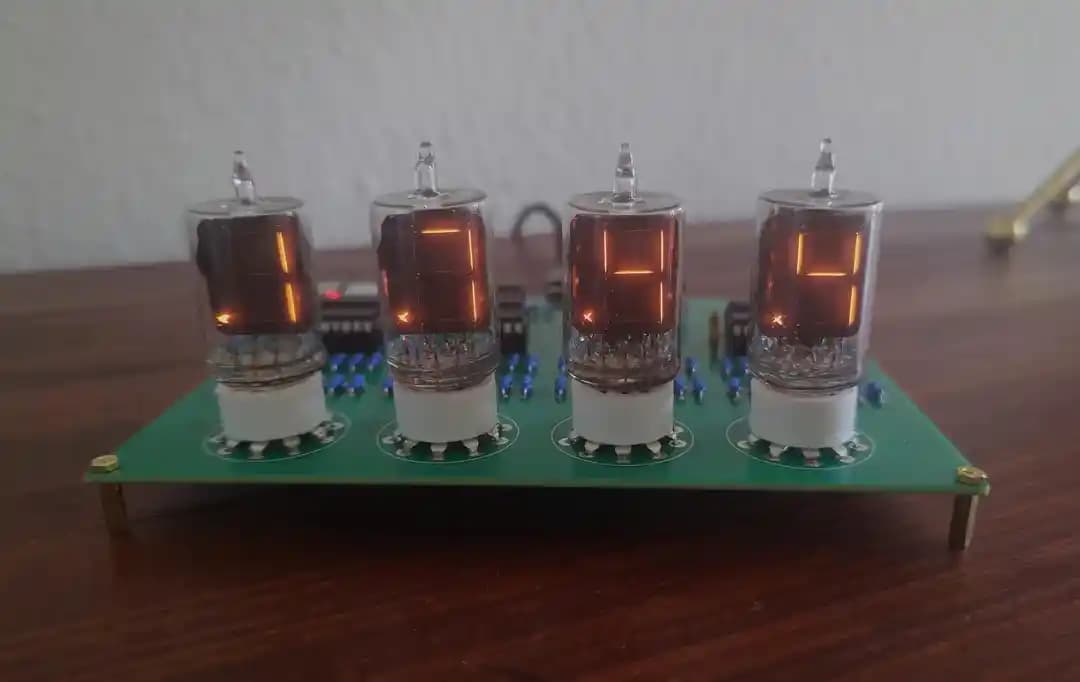

Numitron Saatler: Tasarımı, Çalışma Prensipleri ve Filament Dayanıklılığı Üzerine Detaylı İnceleme

Numitron saatler, düşük voltajda çalışan yedi segmentli tüplerle estetik ve dayanıklı bir saat deneyimi sunar. Filament ömrü, sürme voltajı ve açık kaynak tasarım detayları bu yazıda ele alınmaktadır.

Sanatsal Devre Kartları: Elektronik Tasarımda İşlevsellik ve Estetiğin Buluşması

Sanatsal devre kartları, elektronik tasarımda işlevsellik ve estetiği birleştirerek yaratıcı ve özgün görünümler sunar. Bu kartlar, teknik gereksinimlerin ötesinde sanatsal ifade biçimleri oluşturur.

İz Genişliği ve Yerleşim

İz genişliği, taşıyacağı akım miktarına göre belirlenmelidir. Tasarımda yüksek akım taşıyan motorlar ve güç girişleri için izlerin kalınlaştırılması önerilir. İnce izler, direnç artışına ve mekanik hasarlara karşı dayanıklılığın azalmasına yol açabilir. Ayrıca, bileşenlerin yerleşimi çok yaygın ve dağınık olmamalıdır. Daha kompakt bir tasarım, sinyal bütünlüğünü artırır ve parazitleri azaltır.

Daha önce hiç duymadığınız 10 harika buluş şimdi karşınızda

devamını oku

Güç ve Toprak Düzlemleri

Güç ve toprak düzlemleri, kartın performansını ve elektromanyetik uyumluluğunu etkiler. Güç düzlemleri, kartın belirli katmanlarında geniş alanlar kaplayarak voltaj dalgalanmalarını azaltır. Bu tasarımda +5V ve GND için ayrı katmanlar kullanılmıştır. Bazı yorumlarda, bu düzlemlerin sinyal katmanlarında da yer kaplayabileceği belirtilmiştir. Ancak, kartın ölçüleri ve mekanik gereksinimler doğrultusunda bu tercih yapılmıştır.

Kapasitör Yerleşimi ve Gürültü Azaltma

Entegre devrelerin VCC pinlerine yakın yerleştirilen küçük kapasitörler (genellikle 100 nF seramik) güç kaynağı gürültüsünü azaltır ve entegrelerin stabil çalışmasını sağlar. Bu tasarımda voltaj regülatörü yakınında kapasitörler bulunmakla birlikte, lojik entegrelerin VCC pinlerine yakın kapasitörler eklenmesi tavsiye edilir.

İzlerin Açılı Düzenlenmesi

PCB izlerinde 90 derece açılar yerine 45 derece veya yuvarlatılmış köşeler tercih edilmelidir. Bu, üretim sürecinde oluşabilecek hataları azaltır ve yüksek frekanslı sinyallerde yansıma ve parazitleri minimize eder. Tasarımda bazı 90 derece köşe izler bulunmakta olup, bunların düzeltilmesi önerilmektedir.

Donanım ve Yazılım Dengelemesi

Bazı zamanlama ve sinyal üretme işlevleri donanımda (örneğin 555 entegresi ile LED yanıp sönmesi) yapılabilirken, bu işlemler yazılım ile de gerçekleştirilebilir. Donanım kullanımı zorunlu değildir ancak bazı durumlarda donanım tabanlı çözümler tercih edilebilir.

Montaj ve Üretim Detayları

Montaj deliklerinin varlığı, kartın mekanik olarak sabitlenmesi için önemlidir. Ayrıca, USB portu ve diğer konnektörlerin yerleşimi, kullanım kolaylığı açısından dikkatle planlanmalıdır. Tasarımda USB portunun önünde bir header bulunması, kullanımda engel oluşturabilir. Bu tür yerleşim sorunları sonraki tasarım revizyonlarında düzeltilmelidir.

Sonuç

İlk PCB tasarımı, öğrenme sürecinin önemli bir parçasıdır ve her tasarımda iyileştirme yapılabilir. İz genişliği, kapasitör yerleşimi, güç ve toprak düzlemleri, iz açılarının düzenlenmesi gibi teknik detaylara dikkat etmek, kartın performansını ve üretilebilirliğini artırır. Ayrıca, tasarımın mekanik ve kullanım gereksinimlerine uygun olması da önemlidir. Bu deneyim, gelecekteki projelerde daha karmaşık ve optimize edilmiş PCB tasarımlarına temel oluşturur.

"İlk PCB tasarımınızda hata yapmaktan çekinmeyin; her hata, bir sonraki tasarım için değerli bir öğrenme fırsatıdır."
