Nixie Tüp Saatlerde Ömür Uzatma Yöntemleri ve Tasarım Detayları
Platformumuzdaki en çok okunan ve popüler makaleleri görmek için Trendler bölümüne geçebilirsiniz.
Nixie tüpler, sayısal göstergeler için kullanılan ve içinde gaz dolu cam tüpler bulunan elektronik bileşenlerdir. Özellikle IN-12 modeli gibi doğrudan sürülen tüpler, nostaljik ve estetik açıdan tercih edilmektedir. Ancak bu tüplerin ömrü ve bakım maliyetleri, kullanıcıların en çok merak ettiği konular arasında yer alır.
Nixie Tüp Tasarımında Kullanılan Bileşenler

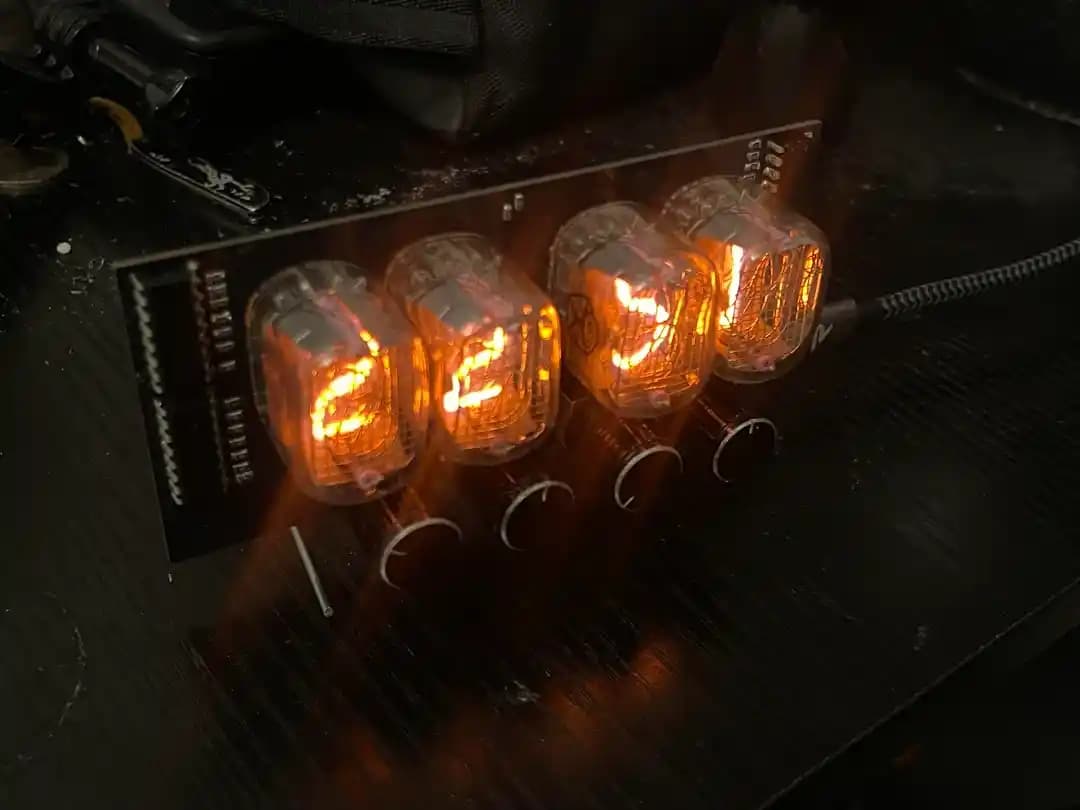

Bir örnek projede, dört adet 74HC595 shift register ve 36 adet yüksek voltaj MMBTA42 transistör kullanılmıştır. Bu transistörler, her bir tüp segmentini doğrudan kontrol etmek için seçilmiştir. MMBTA42 transistörleri, sürekli 300mA akım çekebilmeleri nedeniyle bu iş için uygundur. Her bir Nixie tüp segmentinin yaklaşık 3mA akım çektiği tahmin edilmektedir. Bu tasarımda multiplexing kullanılmadığından, her segment için ayrı bir transistör atanmıştır.
Ayrıca Bakınız
Nixie Tüplerin Ömrünü Etkileyen Faktörler
Voltaj ve Akım Seviyesi
Nixie tüplerin ömrünü uzatmak için düşük voltaj uygulamak (undervolting) yaygın bir yöntem olarak düşünülse de, bu yaklaşım genellikle önerilmez. Çünkü düşük voltaj, katotların tam olarak yanmamasına ve katot zehirlenmesi (cathode poisoning) olarak adlandırılan bir soruna yol açabilir. Bu durum, katot yüzeyinde diğer katotlardan gelen tortuların birikmesine neden olur ve tüpün düzgün çalışmasını engeller. Tüplerin tasarlandığı nominal voltaj ve akım değerlerinde çalıştırılması, bu tortuların düzenli olarak temizlenmesini sağlar.
Parlaklık Kontrolü
Tüp parlaklığını kontrol etmek için PWM (Pulse Width Modulation) yöntemi kullanılabilir. PWM, tüpün voltajını değiştirmeden parlaklığı ayarlamaya olanak tanır ve tüp ömrü üzerinde olumsuz etkisi minimaldir. Ancak parlaklık kontrolü için voltaj düşürülmemelidir. Ayrıca, gece kullanımında parlaklığın fazla olması durumunda, seri direnç değerinin artırılması (örneğin 20k'dan 25k'ya) parlaklığı azaltmak için etkili bir yöntemdir.
Katotların Düzenli Çalıştırılması
Tüm katotların düzenli olarak çalıştırılması, tüp ömrünün korunması açısından önemlidir. Saatlerde bu amaçla genellikle gece saatlerinde hızlı bir şekilde tüm rakamlar arasında geçiş yapılarak katotlar eşit şekilde kullanılır. Bu yöntem, katotların eşit aşınmasını sağlar ve katot zehirlenmesini önlemeye yardımcı olur.
Uzun Ömürlü Nixie Tüpler
Bazı Nixie tüpler, özellikle cıva katkılı olanlar, mekanik hasar görmedikleri sürece onlarca yıl dayanabilir. Sovyet yapımı bazı modeller ise daha kısa ömürlü olabilir. Bu nedenle, uzun ömürlü bir Nixie saati tasarlarken tüp seçimi de önemlidir.
Isı Yönetimi
Yüksek voltaj ve akım gerektiren Nixie tüpler, kullanılan transistörlerin ısınmasına neden olabilir. MMBTA42 transistörleri bu iş için yeterli olsa da, uygun ısı yönetimi yapılmalıdır. Bu, transistörlerin ve diğer bileşenlerin güvenli ve uzun ömürlü çalışmasını sağlar.
Nixie tüplerin ömrünü uzatmak için en doğru yaklaşım, tüplerin tasarlandığı çalışma koşullarına uygun şekilde kullanılmasıdır. Voltaj ve akım değerlerinin nominal seviyelerde tutulması, parlaklık kontrolünün PWM ile yapılması ve tüm katotların düzenli olarak çalıştırılması bu konuda kritik öneme sahiptir.
