Seri Devrelerin Temel Özellikleri ve Elektronik Uygulamalardaki Önemi

Seri Devreler: Elektronik Dünyasında Temel Bağlantı Yöntemi

Elektronik ve elektrik devreleri, modern teknolojinin temel yapı taşlarıdır. Bu devrelerin en sık karşılaşılan ve kullanılan bağlantı şekli ise seri devrelerdir. Seri devreler, hem temel öğrenme aşamasında hem de karmaşık elektronik tasarımlarda önemli bir yer tutar. Peki, seri devre nedir ve neden bu kadar önemli? İşte detaylı bir inceleme.

Seri Devre Nedir?

Seri devre, elemanların ardışık olarak bir hat üzerinde bağlandığı bir devre türüdür. Bu bağlantı şekli, devre elemanlarının uç uca eklenmesiyle oluşur. Seri devrelerde en belirgin özellik, tüm devre boyunca aynı akımın akmasıdır. Ancak, her bir elemanın üzerindeki gerilim farklılık gösterebilir. Bu durumu anlamanın en iyi yolu, devre elemanlarının toplam gerilimini, devreyi oluşturan her bir elemanın üzerinden geçen gerilimlerin toplamına eşit olarak düşünmektir.

Ayrıca Bakınız

Seri Devrelerin Temel Özellikleri ve Elektronik Uygulamalardaki Önemi

Seri devreler, elemanların uç uca bağlandığı ve aynı akımın geçtiği temel devre türüdür. Gerilim bölünmesi ve devre kopması gibi özellikleriyle elektronik tasarımında önemli yer tutar.

Seri Devrenin Temel Özellikleri:

• Aynı akım akar: Devre üzerindeki bütün elemanlar aynı akımı paylaşır.

• Gerilim bölünmesi: Her eleman üzerinde farklı gerilimler oluşabilir; toplam gerilim devreye uygulanan toplam gerilime eşittir.

• Değişken direnç: Dirençler veya diğer elemanların toplam direnci, bireysel dirençlerin toplamına eşittir.

• Devre koparsa, tüm devre çalışmaz: Bir bağlantı koparsa, devre tamamen devre dışı kalır.

Bu 10 ürünü alan herkes bir anda trend belirleyiciye dönüşüyor

devamını oku

Seri Devrelerin Uygulama Alanları ve Örnekler

Seri devreler, temel elektrik ve elektronik uygulamalarında sıkça kullanılır. Özellikle ampul devreleri, pil devreleri ve basit ölçüm devreleri bu kategoriye girer.

Örnekler:

• Pil ve ampul devreleri: Bir pil ve birkaç ampulü seri bağlayarak, her ampulün parlaklığını gözlemleyebilirsiniz.

• Küçük devreler: Elektronik projelerde, dirençler ve diyotlar gibi elemanların ardışık bağlanması.

• Elektrik ölçüm cihazları: Voltmetre, seri devrelerde ölçümler yapmak için kullanılır.

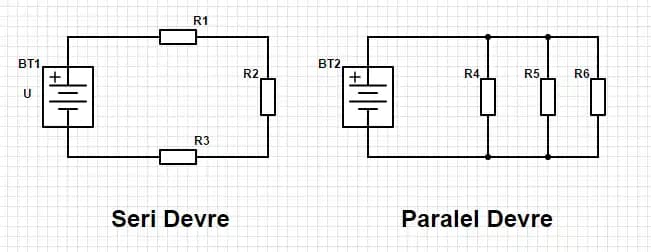

Seri ve Paralel Devrelerin Karşılaştırması

Seri devreler, paralel devrelerle karşılaştırıldığında çeşitli farklılıklar taşır. Bu farklar, devre tasarımında ve kullanım alanında önemli tercihler yapmanıza neden olur.

Seri Devre Tasarımı ve Uygulama İpuçları

Seri devre tasarlarken dikkate alınması gereken birkaç önemli nokta vardır:

• Dirençlerin toplamı: Birden fazla direnç kullanıldığında, toplam direnç, bireysel dirençlerin toplamına eşittir. Bu, devrenin toplam akımını belirler.

• Gerilim bölünmesi: Devredeki toplam gerilim, elemanlar arasında paylaştırılır. Bu yüzden, devreyi tasarlarken her elemanın gerilim sınırlarına dikkat edilmelidir.

• Elemanların kopması: Bir elemanın devreye bağlanması veya kopması, tüm devrenin çalışmasını etkiler. Bu, seri devreleri dikkatli kullanmayı gerektirir.

• Gerilim ve akım hesaplamaları: Devre analizi yaparken, Ohm’un Kanunu ve Kirchhoff’un Gerilim Yasası temel alınmalıdır.

Seri Devrelerin Avantajları ve Dezavantajları

Avantajlar:

• Basitlik ve kolay montaj.

• Devre analizi ve hesaplamanın kolay olması.

• Düşük maliyetli ve hızlı kurulum.

Dezavantajlar:

• Bir eleman arızalandığında, tüm devre çalışmaz hale gelir.

• Gerilim bölünmesi nedeniyle, her elemanın gerilimi kontrol edilmelidir.

• Karmaşık devrelerde kullanımı sınırlı olabilir.

Sonuç

Seri devreler, elektronik ve elektrik alanında temel taşlardan biridir. Basitliği ve anlaşılabilirliği sayesinde özellikle eğitim ve başlangıç projelerinde tercih edilir. Ancak, devre tasarımında dikkat edilmesi gereken önemli noktalar da mevcuttur. Doğru kullanıldığında, seri devreler hem pratik hem de ekonomik çözümler sunar.

Elektronik dünyasında her zaman seri bağlantıların avantajlarını ve dezavantajlarını göz önünde bulundurarak uygun çözümler üretmek, başarılı projelerin anahtarıdır. Bu temel bilgilerle, seri devrelerin çalışma prensiplerini, uygulama alanlarını ve tasarım ipuçlarını kavrayarak, daha gelişmiş elektronik devreler tasarlamaya bir adım daha yaklaşmış olacaksınız.
