STM32F103C8 Tabanlı Temassız Termometre Tasarımı ve PCB Tasarım İpuçları

Temassız sıcaklık ölçümü için geliştirilen bu proje, STM32F103C8 mikrodenetleyici üzerine kuruludur. Projede çok sayıda GPIO pini kullanılarak çeşitli sensör ve bileşenlerin kontrolü sağlanmış, düşük güç tüketimi hedeflenmiştir. Ayrıca, gerçek zamanlı saat (RTC) fonksiyonu entegre edilmiştir.

Proje Özellikleri

• Mikrodenetleyici: STM32F103C8

• Arayüz: USB-C

• RTC: Gerçek zamanlı saat fonksiyonu

• Güç Tüketimi: Düşük güç tüketimi

• Kasa: Özel olarak 3D baskı ile üretilmiş

• Sensör: MLX90614 gibi THT montajlı kızılötesi sıcaklık sensörleri kullanılmıştır.

Proje dosyaları, PCB ve Gerber dosyaları GitHub üzerinden erişilebilir: GitHub REPO

Ayrıca Bakınız

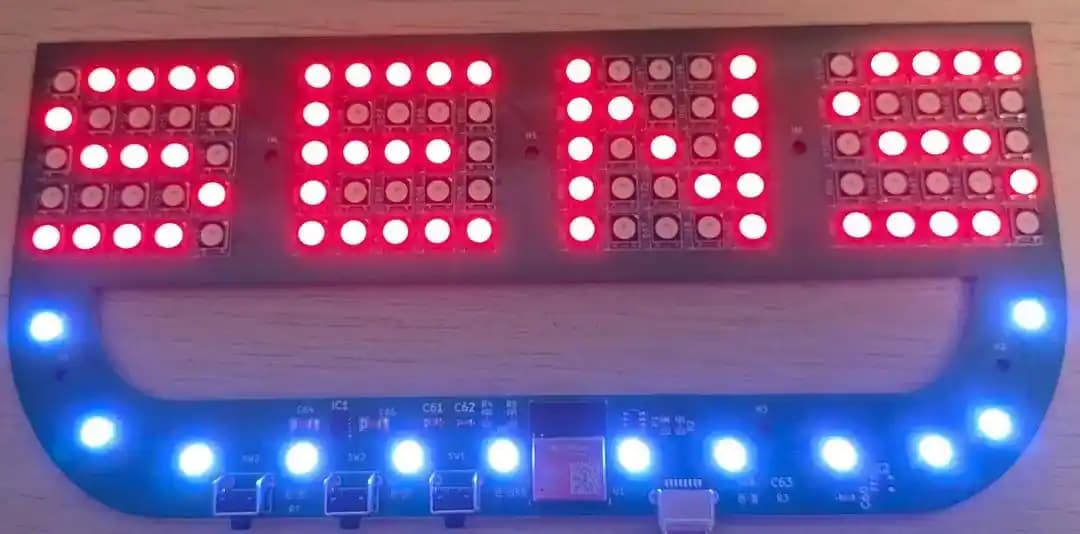

Özelleştirilebilir 4 Harfli 5x5 LED Matrislerin Tasarımı ve Uygulama Süreci

4 harfli 5x5 LED matrislerin tasarım, PCB üretimi, 3D modelleme ve yazılım geliştirme süreçleri detaylı şekilde inceleniyor. Proje, kişisel üretim ve elektronik tasarımda bütünsel bir yaklaşım sunuyor.

STM32F103C8 Tabanlı Temassız Termometre ve PCB Tasarımında Kritik İpuçları

STM32F103C8 mikrodenetleyici kullanılarak geliştirilen temassız termometre projesi, düşük güç tüketimi, RTC entegrasyonu ve 3D baskı kasa tasarımı ile dikkat çekiyor. PCB tasarımında GND rotalama, vias kullanımı ve USB hattı uzunluk eşleştirmesi gibi kritik noktalar ele alınıyor.

Elektronikle Yeni Başlayanlar İçin Temel Onarım, Programlama ve Öğrenme Süreci Rehberi

Elektronik öğrenimine yeni başlayanlar için onarım teknikleri, uygun ekipman seçimi, mikrodenetleyici programlama dilleri ve aile içi paylaşımın önemi detaylı şekilde ele alınmaktadır.

BUBLIK Watch: Retro Nixie Tüplü Modern Mikrodenetleyici Kontrollü Saat Tasarımı ve Teknik Özellikleri

BUBLIK Watch, askeri sınıf Nixie tüpleri ve mikrodenetleyici teknolojisiyle retro tasarımı birleştiriyor. Yüksek voltajlı çalışma, enerji yönetimi ve hareket sensörüyle güç tasarrufu sağlanıyor.

Kendin Yap Yüksek Hassasiyetli Terazi Tasarımı ve Çevresel Etkilerin Yönetimi

Elektromanyetik kuvvet geri beslemeli kendin yap terazi, 0.1 mg hassasiyetle ölçüm yapar. Tasarım bileşenleri, çevresel etkiler ve iyileştirme önerileri detaylandırılmıştır.

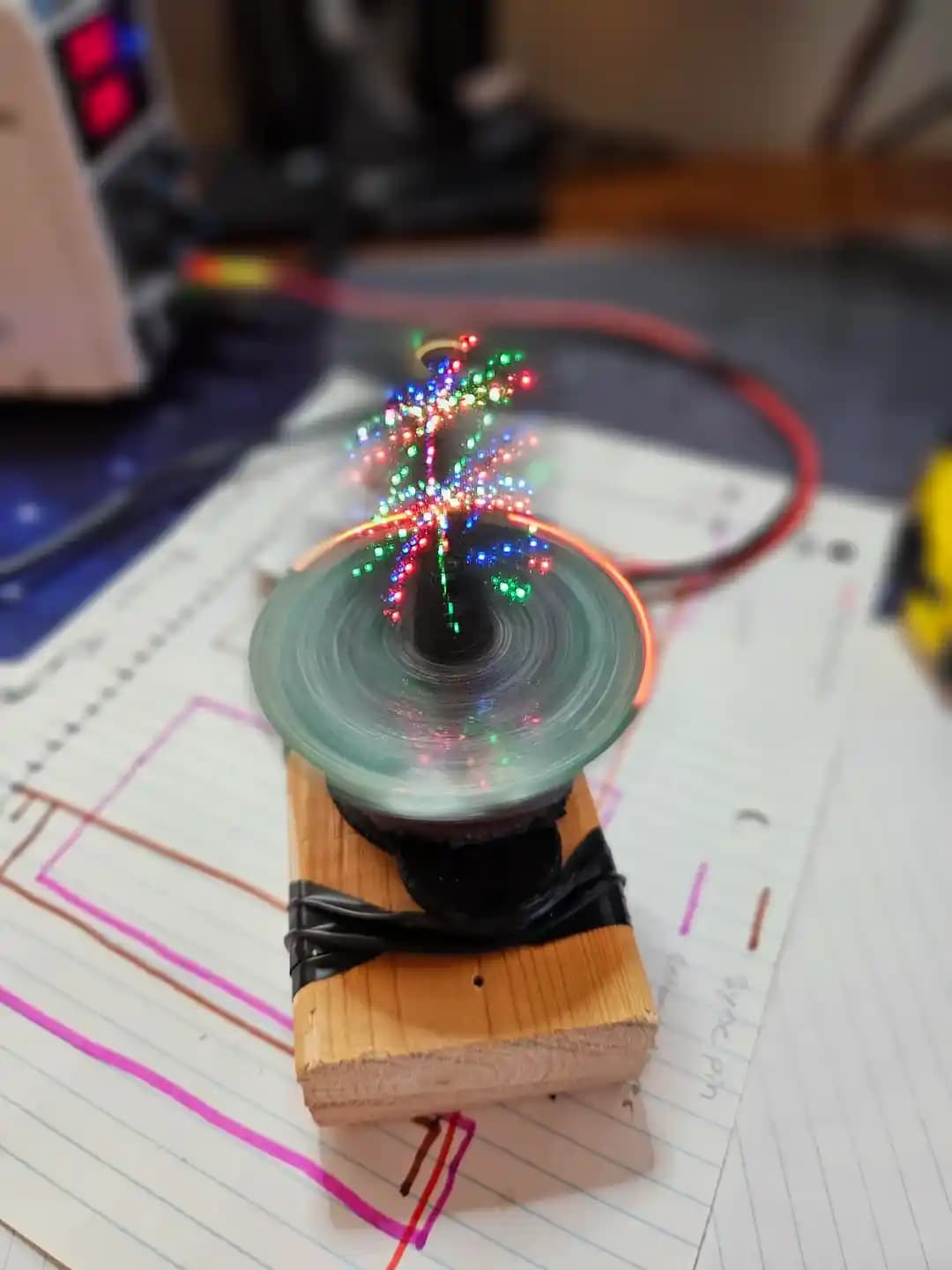

Dönen RGB LED Ekran Teknolojisi ve POV ile Üç Boyutlu Görüntü Oluşumu

Dönen RGB LED ekranlar, POV teknolojisiyle üç boyutlu görüntü yanılsaması yaratır. Mikrodenetleyicilerle yüksek frekanslı kontrol sağlanır ve kablosuz şarj bobiniyle güç iletimi gerçekleştirilir.

Düşük Güç Tüketimli Binary Bilek Saati Tasarımı ve Uygulaması Detayları

Bu makalede, düşük güç tüketimli binary bilek saati projesinin donanım, yazılım ve mekanik tasarım aşamaları detaylandırılmakta, pil ömrü ve kullanıcı deneyimleri ele alınmaktadır.

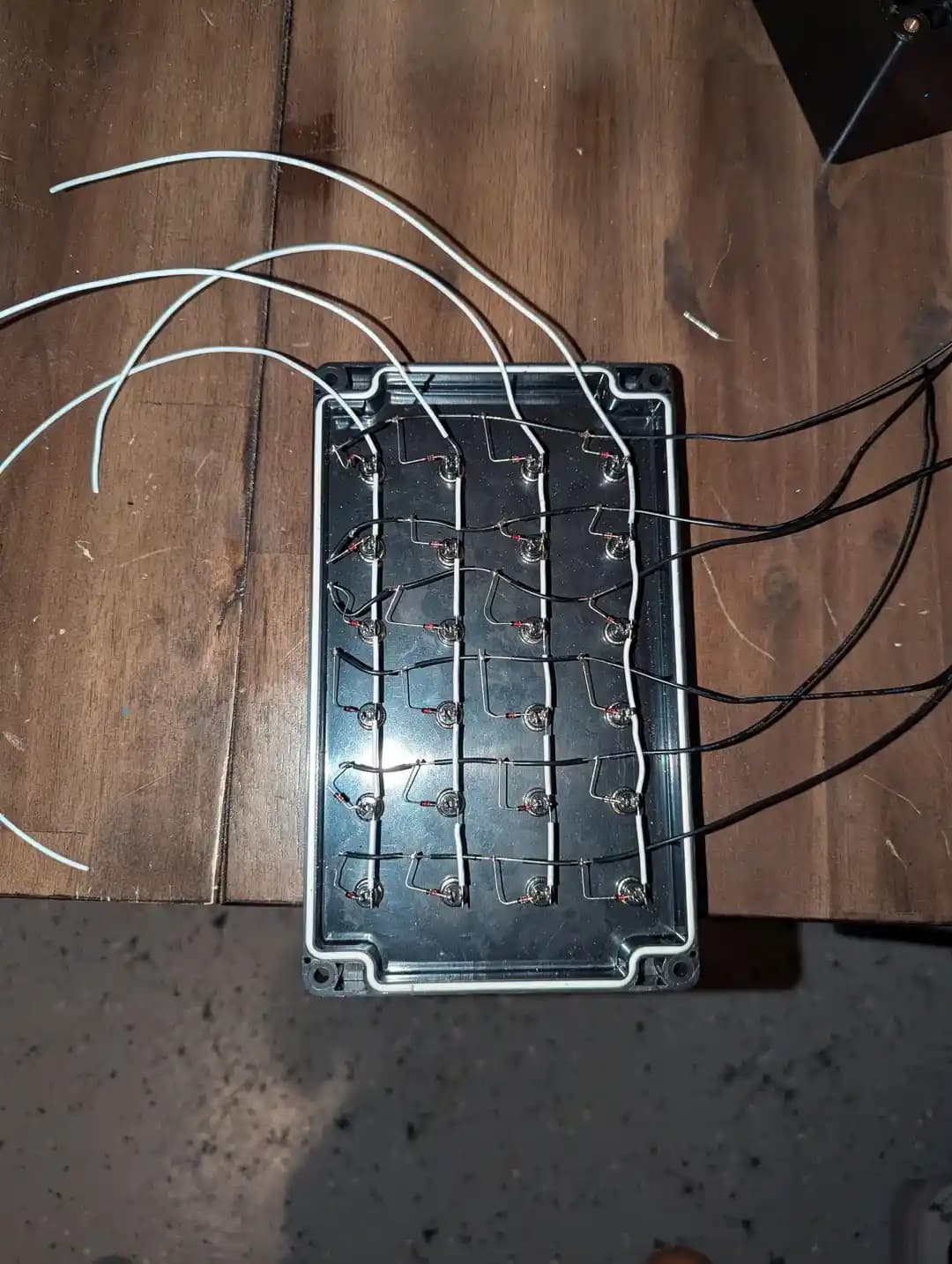

Diyot Matrisi ile Mikrodenetleyici Tabanlı Klavye Tasarımı ve Entegrasyonu

Diyot matrisi, mikrodenetleyicilerle çok sayıda tuşun az pin kullanarak kontrolünü sağlar. Raspberry Pi Pico ve Charlieplexing teknikleriyle donanım maliyeti ve karmaşıklık azaltılır, özel kontrol panelleri oluşturulur.

PCB Tasarımında Dikkat Edilmesi Gerekenler

PCB tasarımında bazı önemli noktalar vurgulanmıştır. Bunlar, devrenin performansını ve güvenilirliğini artırmak için kritik öneme sahiptir.

Herkesin içini ısıtan 10 muhteşem keşif

devamını oku

GND Rotlama ve Vias Kullanımı

Kristal osilatörün GND hattı için vias kullanmaktan kaçınılmalıdır. Bunun yerine, en yakın GND pinine doğrudan bağlantı yapılması önerilir. Bu yöntem, osilatör devresindeki gürültüyü azaltarak daha stabil bir çalışma sağlar. Ayrıca, GND hattı için izole edilmiş bir yol kullanmak, kritik devrelerde parazitleri minimize eder.

İz Rotalama ve Katman Kullanımı

Çift katmanlı PCB'lerde izlerin yönlendirilmesi önemlidir. Bir katmanda yatay, diğer katmanda dikey izler kullanmak, katmanlar arasındaki kesişmeleri ve vias sayısını azaltır. Bu yaklaşım, sinyal bütünlüğünü korur ve üretim kalitesini artırır.

USB Hattı Uzunluk Eşleştirmesi

USB hattı için genellikle 90 ohm empedans ve iz uzunluklarının eşleştirilmesi tavsiye edilir. Ancak, çok kısa izlerde bu uygulamanın gereksiz olduğu ve hatta performansı olumsuz etkileyebileceği belirtilmiştir. Bu nedenle, kısa USB hatlarında uzunluk eşleştirmesi yapılmaması önerilir.

Montaj Delikleri

PCB tasarımında montaj deliklerinin unutulmaması önemlidir. Projede montaj deliği eksikliği fark edilmiş ve kasa tasarımı sırasında bu durum ortaya çıkmıştır. Montaj delikleri, cihazın mekanik olarak sabitlenmesini sağlar ve kullanım kolaylığı sunar.

Sensör ve Donanım Seçimi

Projede kullanılan MLX90614 gibi THT montajlı kızılötesi sensörler, farklı açılarda ölçüm yapabilme yeteneğine sahiptir. Özellikle CI (Concentrated Infrared) versiyonu, noktasal sıcaklık ölçümleri için daha uygundur. Bu sensörlerin kullanımı, temassız sıcaklık ölçümlerinde hassasiyet ve doğruluk sağlar.

3D Tasarım ve Kasa

Proje için özel olarak 3D baskı ile tasarlanmış bir kasa üretilmiştir. Tasarımda Fusion 360 yazılımı kullanılmıştır. Bu sayede, elektronik devreye uygun, koruyucu ve estetik bir dış görünüm sağlanmıştır.

Topluluk ve Kaynaklar

Proje, Hack Club gibi topluluklarda desteklenmiş ve paylaşılmıştır. Elektronikle ilgilenenler için bu tür topluluklara katılmak, bilgi paylaşımı ve destek açısından faydalıdır. Ayrıca, GitHub üzerinde açık kaynak olarak paylaşılan projeler, öğrenme ve geliştirme sürecine katkı sağlar.

PCB tasarımında küçük detaylar, devrenin genel performansını doğrudan etkiler. GND hattının doğru rotalanması, vias sayısının azaltılması ve katmanların uygun kullanımı, karmaşık devrelerde bile sinyal kalitesini artırır.

Elektronik projelerde, donanım ve yazılımın uyumlu çalışması kadar, mekanik tasarım ve üretim süreçleri de önemlidir. Bu proje, hem elektronik hem de mekanik açıdan bütüncül bir yaklaşım sunmaktadır.
