VHF Frekanslarında Prototipleme: Ekmek Tahtası Olmadan Alternatif Yöntemler ve Dikkat Edilmesi Gerekenler

VHF (Very High Frequency) bandında çalışan devrelerin prototiplenmesi, düşük frekanslı devrelere kıyasla daha fazla hassasiyet ve dikkat gerektirir. Bu frekans aralığında, devre elemanları arasındaki bağlantıların uzunlukları, yönlendirilmesi ve kullanılan malzemeler devrenin performansını doğrudan etkiler. Ekmek tahtası (breadboard) kullanılamadığında, alternatif prototipleme yöntemleri ve malzeme seçimleri önem kazanır.

Kısa Bağlantı Uzunluklarının Önemi

VHF devrelerinde, sinyal bütünlüğünün korunması için komponentler arasındaki bağlantıların mümkün olduğunca kısa tutulması gerekir. Uzun kablolar, istenmeyen kapasitans ve endüktans etkileri yaratabilir, bu da sinyal bozulmasına ve performans düşüşüne yol açar. Bu nedenle, prototip aşamasında bile kablo uzunlukları minimize edilmelidir.

Ayrıca Bakınız

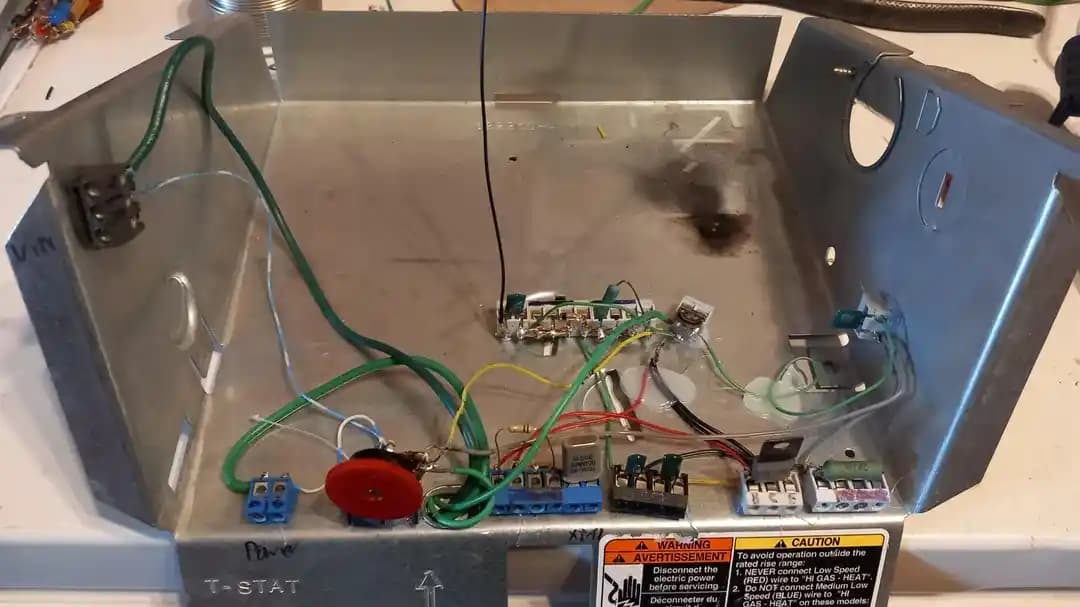

VHF Frekanslarında Prototipleme: Ekmek Tahtası Olmadan Alternatif Yöntemler ve Kritik Dikkat Noktaları

VHF frekanslarında prototipleme, kısa bağlantılar, yalıtkan yüzeyler ve doğru yerleşimle sinyal bütünlüğü sağlanır. Metal yüzeyler ve ESD riski prototip performansını olumsuz etkileyebilir.

Nagoya NA-771 Dual Band UHF VHF Telsiz Anteni Yüksek Performanslı ve Dayanıklı

Nagoya NA-771, yüksek kazanç ve dayanıklılığıyla UHF ve VHF frekanslarında net iletişim sağlayan hafif ve çok yönlü bir telsiz antenidir.

Malzeme Seçimi ve Prototipleme Yüzeyleri

Metal yüzeyler, özellikle yüksek frekanslarda parazit ve elektromanyetik girişim (EMI) kaynakları olabilir. Ayrıca, metal yüzeyler elektrostatik deşarj (ESD) riskini artırır. Bu nedenle, prototipleme için metal plaka kullanımı önerilmez. Ahşap veya plastik gibi yalıtkan ve elektriksel olarak nötr malzemeler tercih edilmelidir. Karton da geçici çözümler için uygun olabilir ancak dayanıklılık ve stabilite açısından sınırlıdır.

Sadece bilenlerin tercih ettiği 10 gizemli alışveriş

devamını oku

RF Devrelerinde Yerleşim ve Kablo Yönlendirmesi

RF devrelerinde, sadece kısa bağlantılar değil, aynı zamanda kabloların yönlendirilmesi ve devre elemanlarının konumlandırılması da kritik öneme sahiptir. Kabloların birbirine paralel veya çapraz konumlandırılması, istenmeyen kapasitif veya endüktif etkileri artırabilir. Bu nedenle, devre yerleşimi tasarlanırken elektromanyetik uyumluluk (EMC) ilkeleri göz önünde bulundurulmalıdır.

Prototipleme Sırasında Dikkat Edilmesi Gerekenler

• ESD Koruması: Yüksek frekanslı devrelerde elektrostatik deşarj, devre elemanlarına zarar verebilir. ESD önlemleri alınmalı ve uygun çalışma ortamı sağlanmalıdır.

• Malzeme Temizliği ve Hasar Kontrolü: Kullanılan malzemelerde yanık izleri veya fiziksel hasarlar varsa, bu durum devrenin performansını olumsuz etkileyebilir.

• Test Ekipmanları ve Ayarlamalar: Prototip tamamlandıktan sonra, test ekipmanları ile bağlantılar ve sinyal kalitesi kontrol edilmeli, gerekirse kablo uzunlukları ve yerleşim optimize edilmelidir.

Sonuç

VHF frekanslarında prototipleme, standart ekmek tahtası kullanımı mümkün olmadığında daha fazla planlama ve dikkat gerektirir. Kısa bağlantılar, uygun yalıtkan yüzeyler ve doğru yerleşim teknikleri, devrenin performansını korumak için zorunludur. Metal yüzeylerin kullanımı, ESD riski ve parazit etkileri nedeniyle önerilmez. Bu alanlarda deneyim ve bilgi birikimi, başarılı bir prototip geliştirmek için kritik faktörlerdir.

"Yüksek frekanslarda devre tasarımı, sadece elektronik bilgisi değil, aynı zamanda elektromanyetik prensiplerin de iyi anlaşılmasını gerektirir."
