Dijital Zamanlama Diyagramı Editörü: Donanım Tasarımında Yeni Bir Araç
Platformumuzdaki en çok okunan ve popüler makaleleri görmek için Trendler bölümüne geçebilirsiniz.
Dijital elektronik tasarımında zamanlama diyagramları, sinyallerin belirli zaman aralıklarındaki davranışlarını görselleştirmek için kullanılır. Bu diyagramlar, protokol spesifikasyonları, veri sayfaları ve ekip içi iletişimde kritik öneme sahiptir. Geleneksel olarak, bu diyagramların oluşturulması JSON gibi kodlama dilleriyle yapılırken, yeni nesil araçlar görsel editörler sunarak bu süreci kolaylaştırmaktadır.

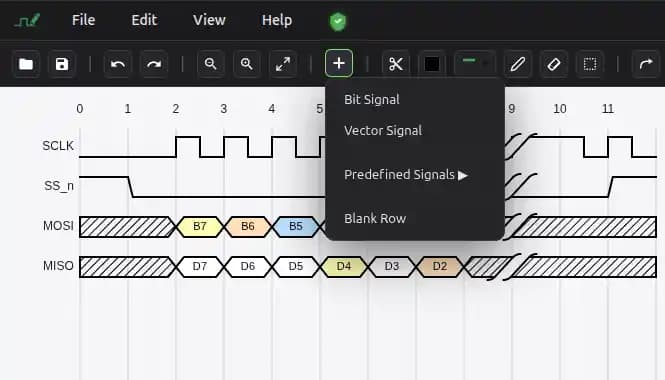

WavePaint: Görsel Zamanlama Diyagramı Editörü
WavePaint, donanım dokümantasyonu için geliştirilmiş ücretsiz bir zamanlama diyagramı editörüdür. Tarayıcı tabanlı olması sayesinde herhangi bir ek yazılım yüklemeden kullanılabilir. Kullanıcılar, sinyallerini doğrudan çizerek karmaşık JSON kodlama süreçlerinden kurtulur. Bu özellik, özellikle zamanlama diyagramlarını hızlıca oluşturmak isteyen mühendisler için büyük kolaylık sağlar.
Ayrıca Bakınız
Desteklenen Protokoller ve Uygulamalar
WavePaint, aşağıdaki dijital protokoller ve sinyal arayüzleri için uygundur:
SPI, I2C, UART, CAN zamanlamaları
FPGA ve Mikrodenetleyici (MCU) sinyal arayüzleri
Bellek zamanlamaları (DDR, SRAM gibi)
Genel dijital lojik sinyaller
Dosya Desteği ve Dışa Aktarım
Araç, simülatörlerden alınan VCD (Value Change Dump) dosyalarını içe aktarabilir. Böylece simülasyon sonuçları doğrudan görsel diyagramlara dönüştürülebilir. Ayrıca, oluşturulan diyagramlar PNG veya SVG formatlarında dışa aktarılabilir, bu da teknik dokümanlarda veya sunumlarda kullanımını kolaylaştırır.
Zamanlama Diyagramları ve Dijital Tasarımda Önemi
Zamanlama diyagramları, sinyal değişimlerinin zaman eksenindeki dağılımını göstererek, tasarımın doğruluğunu ve protokol uyumluluğunu kontrol etmeye olanak tanır. Özellikle yüksek frekanslı dijital devrelerde, sinyal bozulmaları veya zamanlama hataları kritik sorunlara yol açabilir. Bu nedenle, doğru ve anlaşılır zamanlama diyagramları oluşturmak, tasarım sürecinin vazgeçilmez bir parçasıdır.
Alternatifler ve Tarihçe
Geçmişte, Timing Designer gibi yazılımlar zamanlama diyagramları oluşturmak için kullanılıyordu. Bu tür yazılımlar, min/max zamanlama parametrelerini tablo formatında sunarak, ifadelerin kolayca girilmesini sağlıyordu. Ancak, bu yazılımların çoğu ücretli hale gelmiş ve açık kaynak dünyasında benzer kapsamda araçlar sınırlı kalmıştır.
Günümüzde Dijital Devre Testi ve Ölçümü
Yüksek frekanslı dijital devrelerin testinde, geleneksel osiloskopların frekans sınırları yetersiz kalabilir. Bu nedenle, test frekanslarını düşürmek veya özel test ekipmanları kullanmak gerekebilir. Ayrıca, yazılım tabanlı araçlar ve simülasyonlar, fiziksel testlerle birlikte kullanılarak sinyal doğruluğu kontrol edilir.
Sonuç
WavePaint gibi modern zamanlama diyagramı editörleri, dijital elektronik tasarımcılarına sinyalleri görsel olarak düzenleme ve paylaşma imkanı sunar. Bu araçlar, karmaşık kodlama süreçlerini ortadan kaldırarak, zamanlama diyagramlarının oluşturulmasını hızlandırır ve anlaşılmasını kolaylaştırır. Böylece, donanım geliştirme süreçlerinde iletişim ve dokümantasyon kalitesi artar.
"WavePaint, sinyallerinizi kodlamak yerine çizmenize olanak tanır; bu da zamanlama diyagramlarını daha erişilebilir kılar."
