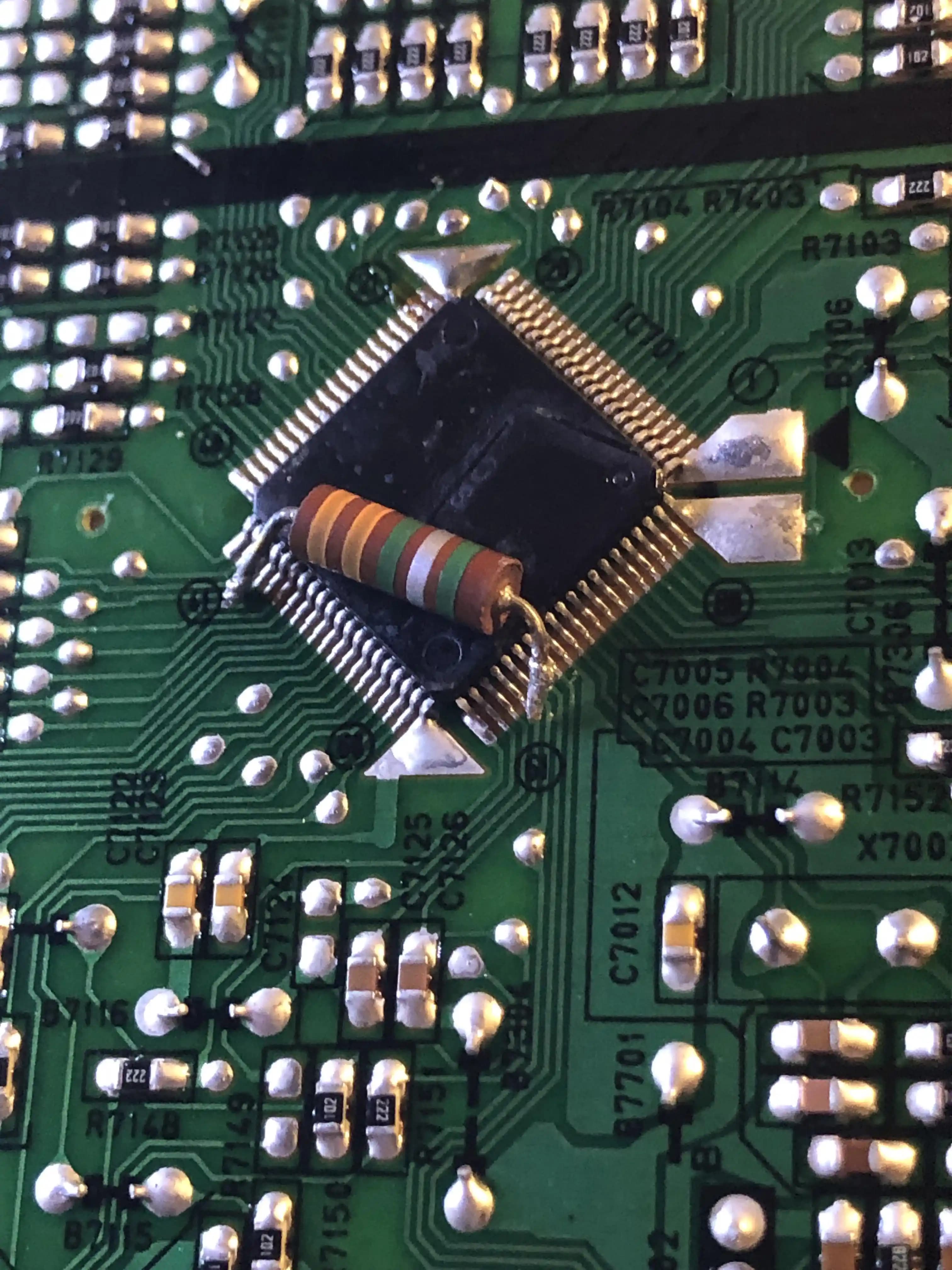

Elektronik devrelerde yüzey montaj teknolojisi (Surface Mount Device - SMD) ile karbon kompozit dirençlerin bir arada kullanılması, alışılmışın dışında bir durumdur. Bu bileşenler genellikle farklı uygulama alanlarına sahiptir ve aynı devrede bulunmaları teknik açıdan dikkat çekicidir.
Karbon Kompozit Dirençlerin Özellikleri
Karbon kompozit dirençler, eski tip dirençler arasında yer alır ve aşağıdaki özelliklere sahiptir:
Isı Dağılımı: Karbon kompozit dirençler, iç yapılarındaki karbonun tüm kesit boyunca ısıyı eşit şekilde dağıtması sebebiyle yüksek ısı dayanımı gösterir. Bu özellik, darbeli yük taşıma kapasitelerini artırır.
Gürültü ve Doğrusallık: Bu dirençler, yüksek gürültü üretir ve doğrusal olmayan bir karakteristiğe sahiptir. Bu durum, modern elektronik devrelerde genellikle istenmeyen bir özelliktir.
Tarihsel Kullanım: Karbon kompozit dirençler, eski tasarımlarda yaygın olarak kullanılmıştır ancak günümüzde yerlerini daha stabil ve doğrusal direnç tiplerine bırakmıştır.
Ayrıca Bakınız
Yüzey Montaj Teknolojisi ve SMD Bileşenler
Yüzey montaj bileşenleri, küçük boyutları ve yüksek entegrasyon kapasiteleriyle modern elektronik devrelerde tercih edilir. Ancak, yüksek güç uygulamalarında yüzey montaj bileşenlerinin bazı sınırlamaları vardır:
Isı Yönetimi: Yüzey montaj bileşenleri, çok katmanlı PCB'lerde bakır yoğunluğu sayesinde iyi bir ısı dağılımı sağlar. Özellikle QFN ve BGA paketleri, ısıyı toprağa etkili biçimde iletebilir.
Yüksek Güç Uygulamaları: Yüksek watt gerektiren devrelerde yüzey montaj bileşenleri sınırlı olabilir. Bu nedenle, bazı durumlarda daha büyük veya farklı tip dirençler tercih edilir.
Eski ve Yeni Teknolojilerin Bir Arada Kullanımı
Bazı elektronik cihazlarda, özellikle endüstriyel uygulamalarda, eski teknoloji bileşenler ile modern yüzey montaj bileşenlerinin birlikte kullanılması gözlemlenmektedir. Bunun başlıca nedenleri şunlardır:
Stok Tüketimi: Eski stokların tüketilmesi amacıyla, kritik olmayan devre kısımlarında karbon kompozit dirençler kullanılabilir.
Tasarım Yeniden Kullanımı: Güvenilir eski tasarımların kopyalanması ve üzerine yeni özelliklerin eklenmesi, maliyet ve zaman açısından avantaj sağlar.
Özel Uygulamalar: Bazı uygulamalarda karbon kompozit dirençlerin darbeli yük taşıma kapasitesi tercih edilir. Örneğin, ses cihazlarında bu dirençlerin gürültülü ve doğrusal olmayan karakteristikleri istenebilir.
Lehim Hırsızlığı (Solder Thieving) ve Lehimleme Teknikleri
Devre kartlarında lehimleme işlemi sırasında kısa devre riskini azaltmak için kullanılan tekniklerden biri lehim hırsızlığıdır. Bu yöntem, lehim damlasının pinler arasında kısa devre oluşturmasını engellemek için özel dolgu padlerinin kullanılmasıdır. Bu padler, lehim banyosundan çıkan fazla lehimi emer ve böylece temiz bir lehimleme sağlar.
Sonuç Değerlendirmesi
Yüzey montaj bileşenleri ile karbon kompozit dirençlerin aynı devrede bulunması, teknik açıdan nadir ve dikkat çekici bir durumdur. Bu durum, eski tasarımların yeniden kullanımı, stok tüketimi veya özel uygulama ihtiyaçlarından kaynaklanabilir. Karbon kompozit dirençlerin yüksek ısı dayanımı ve darbeli yük taşıma kapasitesi gibi avantajları, belirli devre bölümlerinde tercih edilmesini sağlar. Ancak, bu dirençlerin gürültülü ve doğrusal olmayan yapısı, modern yüzey montaj bileşenleriyle birlikte kullanımında bazı sınırlamalar getirir.
Elektronik tasarımda, bileşen seçimi sadece teknik özelliklere değil, aynı zamanda maliyet, stok durumu ve tasarımın amacına göre de şekillenir. Bu nedenle, eski ve yeni teknolojilerin bir arada kullanılması, mühendislik açısından pragmatik bir yaklaşımdır.
