Delco Radio 2N278 Transistörü: Tarihçesi ve Teknik Özellikleri

1950'lerin ortalarında otomobil radyolarında kullanılan 2N278, PNP tipi bir germanium güç transistörüdür. Delco tarafından üretilmiş veya Delco'nun tedarikçisi olan firmalarca sağlanmış olabilir. Bu transistörler, özellikle 1957 model Corvette ve bazı Cadillac otomobillerinde yüksek kaliteli radyolarda tercih edilmiştir.

Teknik Özellikler

2N278 transistörünün maksimum gerilim değerleri 45V (CEO) ve 50V (CBO) olarak belirlenmiştir. Maksimum akımı 15 amper, güç dağıtımı ise 170 watt seviyesindedir. Bu güç dağıtımı değeri, o dönemin germanium transistörleri için oldukça yüksektir ve büyük bir ısı yayıcı gerektirir. Paket tipi TO-36'dır ve bu paketleme, transistörün mekanik dayanıklılığını ve ısı dağıtımını destekler.

Ayrıca Bakınız

Delco 2N278 Transistörü: 1950'lerin Otomobil Radyolarında Kullanılan Güç Transistörü

Delco 2N278, 1950'lerin otomobil radyolarında kullanılan yüksek güçlü PNP germanium transistörüdür. 45V gerilim ve 170 watt güç dağıtımı ile dayanıklı yapısı ve sağlık riskleriyle dikkat çeker.

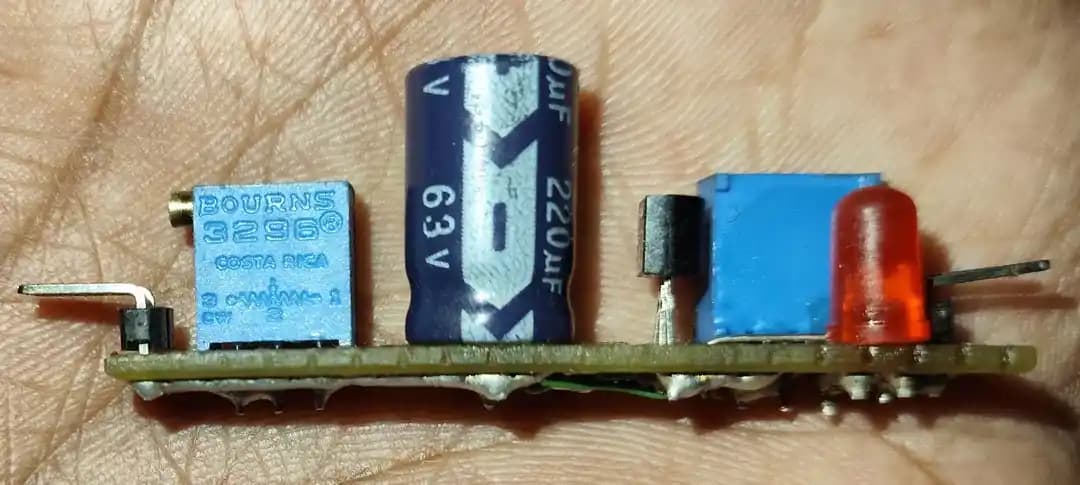

Transistör ve RC Devresi ile LED Fade-In Efekti Tasarımı ve Uygulaması

LED fade-in efekti, transistör ve RC devresi kullanılarak mikrodenetleyici olmadan yavaş ve stabil parlaklık artışı sağlar. Emitter takipçi konfigürasyonu ve uygun RC değerleri kritik önemdedir.

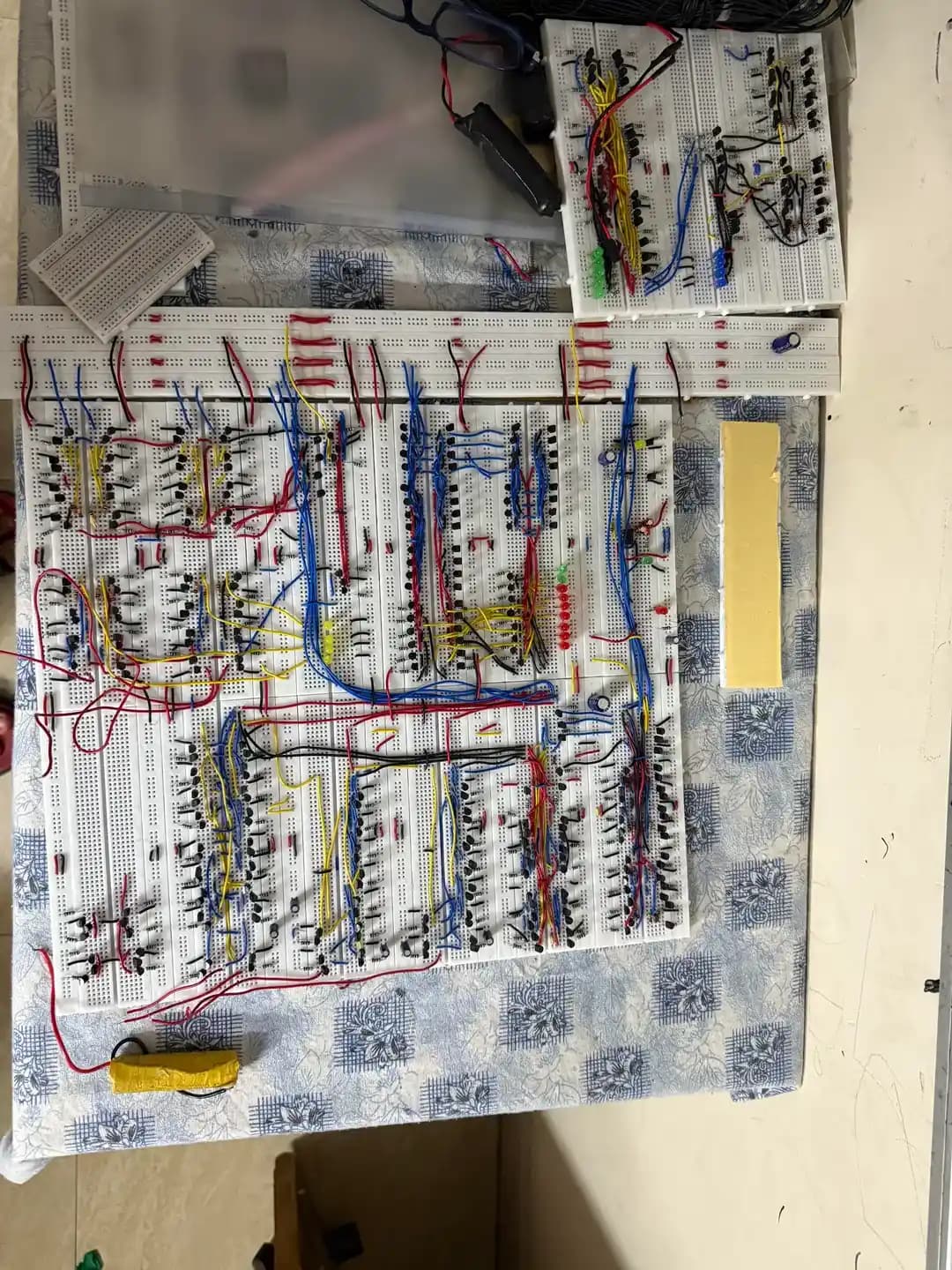

4-Bit Breadboard Bilgisayar Tasarımı: Transistör Seviyesinde Kişisel Bir Elektronik Proje

Aadit Sharma'nın geliştirdiği 4-bit breadboard bilgisayar, yaklaşık 600 transistörle transistor seviyesinde temel bilgisayar prensiplerini öğretiyor ve mikrodenetleyici kullanmıyor.

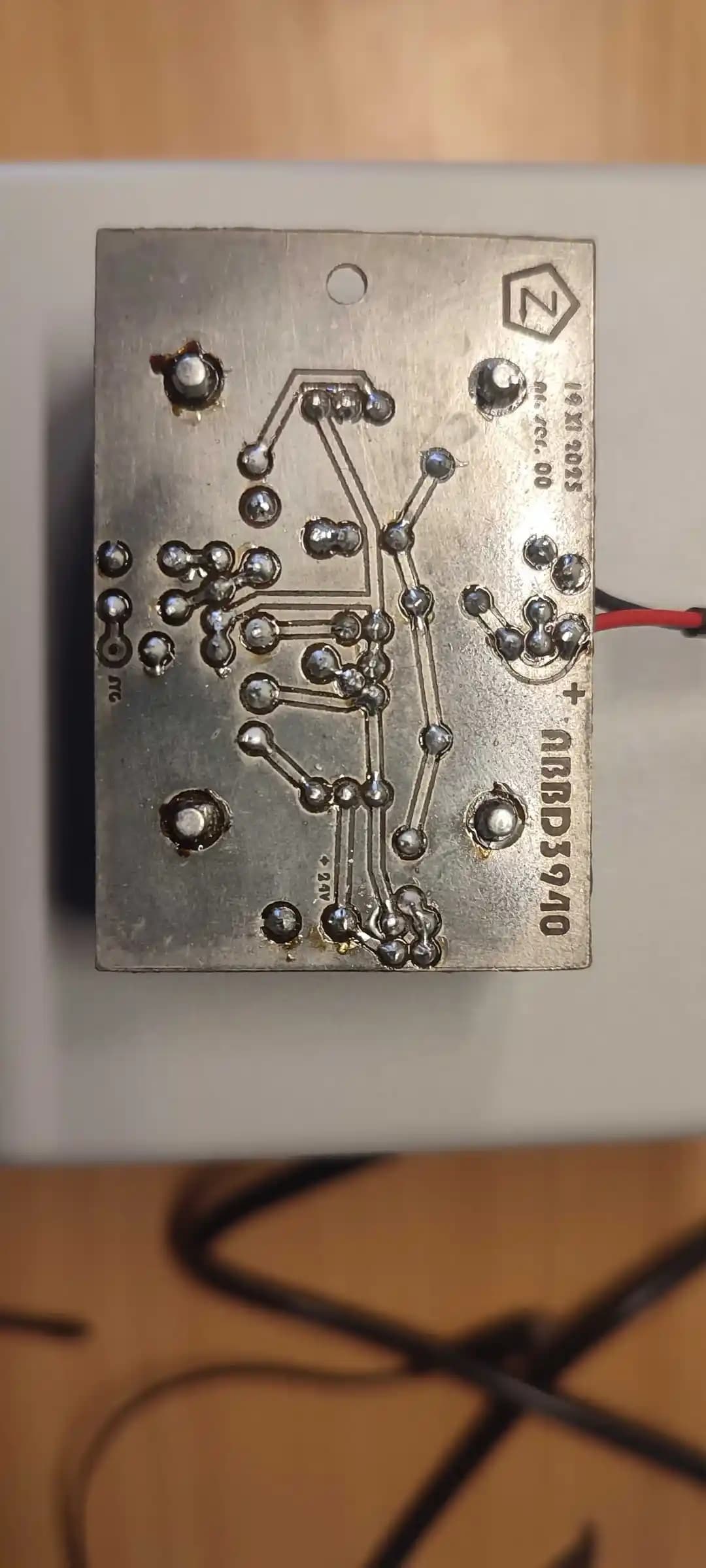

Sınıf AB Gitar Amfisi Tasarımı: Devre, Performans ve Distorsiyon Analizi

Sınıf AB gitar amfisi tasarımında devre yapısı, bileşen seçimi, soğutma ve distorsiyonun rolü ele alınarak performans ve geliştirme önerileri incelenmiştir.

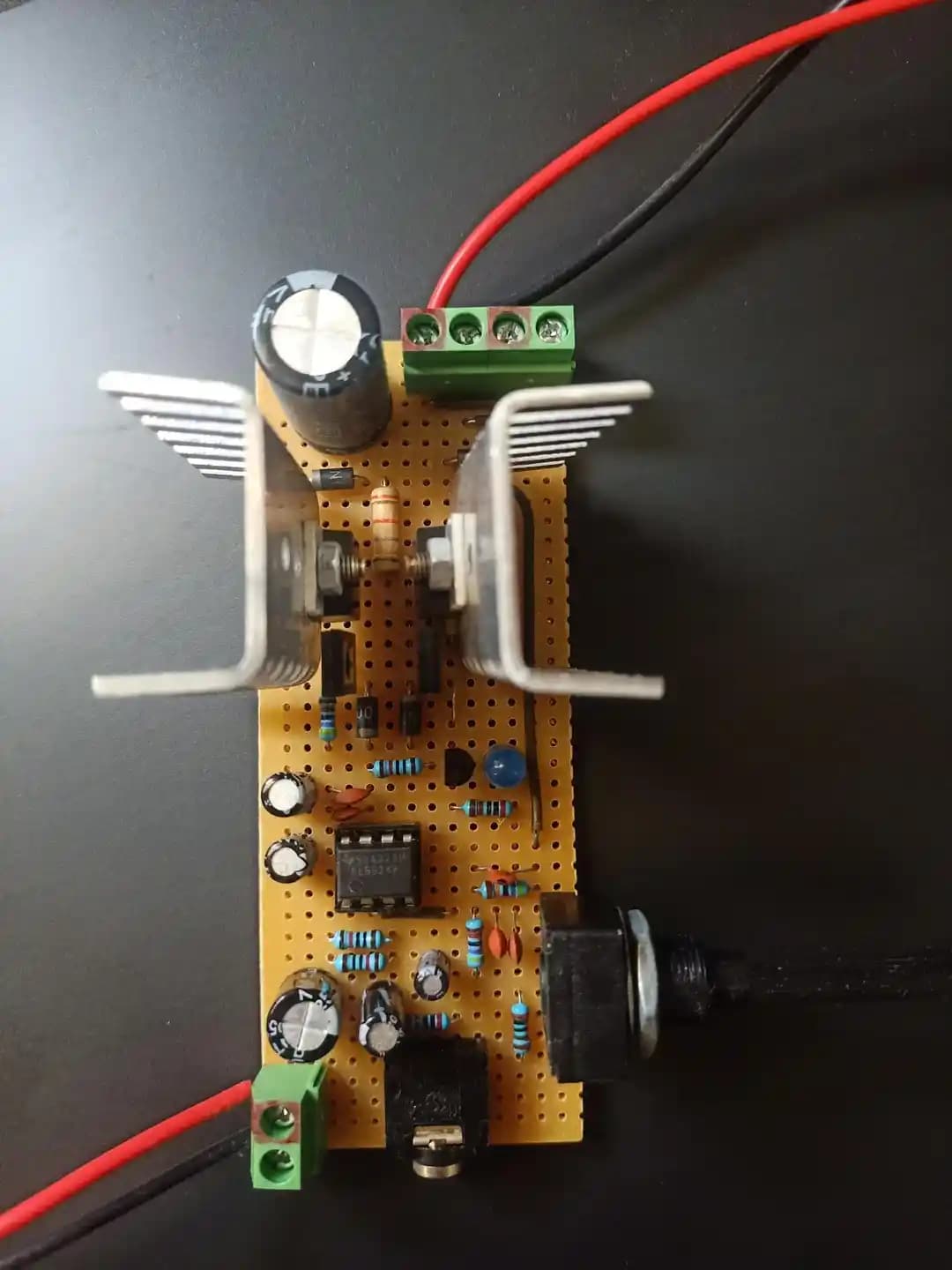

NE5534 Op Amp ile Mono Class AB Ses Amplifikatörü Tasarımı ve Uygulaması

Bu makalede, NE5534 op amp ve Sziklai çiftleri kullanılarak tasarlanan mono Class AB ses amplifikatörünün teknik detayları, tasarım süreci ve uygulaması ele alınmaktadır.

2N3055 Transistörlerinde Zener Kırılması ve Işık Yayılımı Fenomeninin İncelenmesi

2N3055 transistörlerinde, özellikle arızalı olanlarda, baz-kollektör birleşiminde Zener kırılması sonucu 9-20V aralığında ışık yayılımı gözlemlenir. Bu fenomen, sıcak taşıyıcı ışınımı ve kızılötesi ışık yayılımıyla ilişkilidir.

Kirli Bisiklet ECU Onarımı: Elektronik Arızaların Tespiti ve Etkili Çözüm Yöntemleri

Kirli bisikletlerin ECU arızaları, detaylı elektriksel testler ve potting malzemesinin dikkatli çıkarılması ile tespit edilir. Doğru bileşen değişimi ekonomik ve kalıcı çözümler sunar.

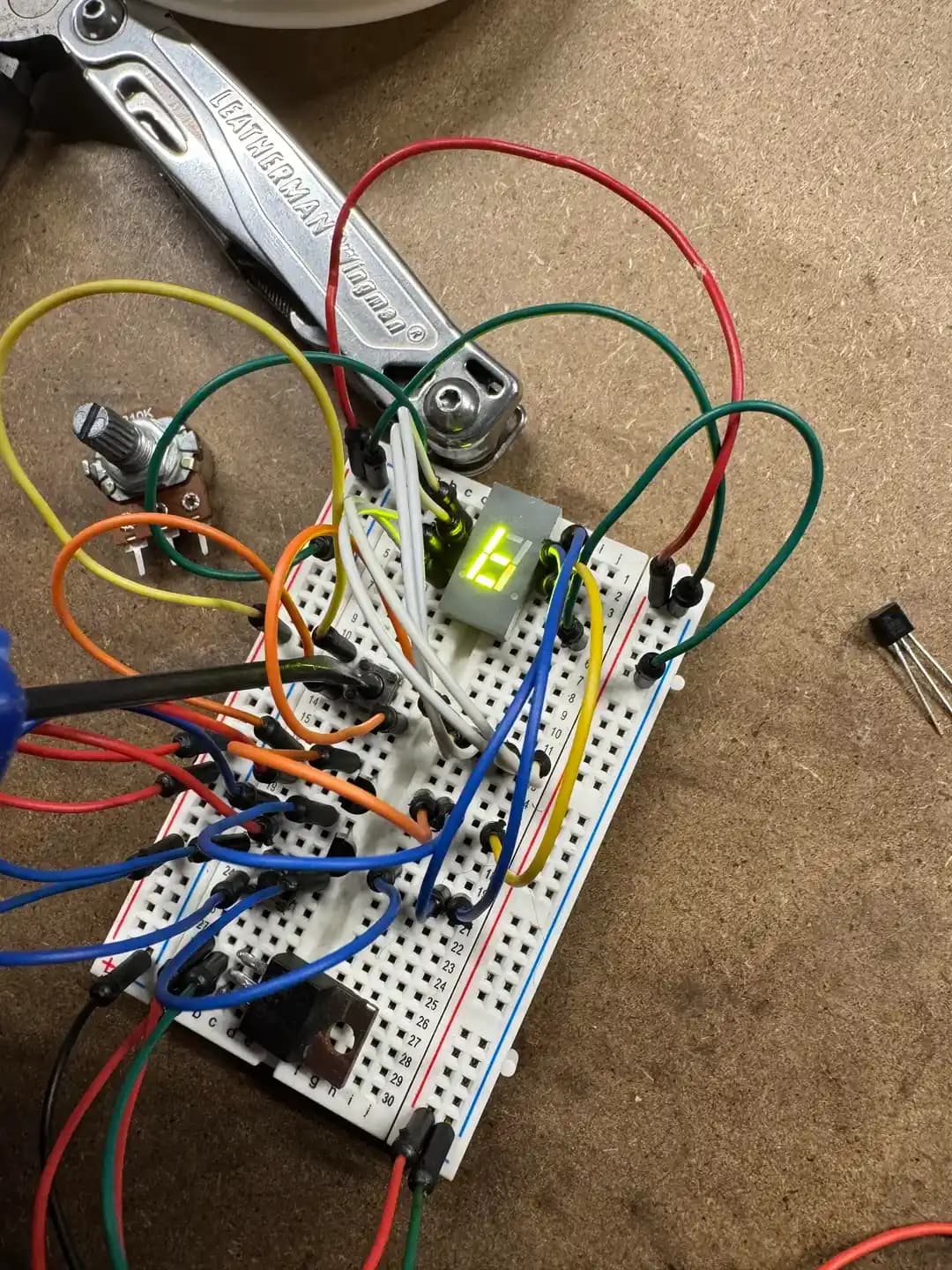

7 Segment Display ile Temel Elektronik Devre Tasarımı ve Uygulamaları

7 segment display kullanarak temel elektronik devre tasarımı ve bileşenlerin işleyişi anlatılmaktadır. Proje, direnç, transistör ve butonlarla kontrol mekanizması kurmayı içerir.

Kullanım Alanları ve Tasarım Amaçları

Delco'nun 1950'lerde otomobil radyolarında kullandığı bu transistörler, tüplü radyolardan transistörlü modellere geçiş sürecinde kritik bir rol oynamıştır. 2N278, özellikle ses çıkış katmanında değil, daha çok invertör devrelerinde veya yüksek güç gerektiren kısımlarda kullanılmış olabilir. O dönemde otomobil hoparlörlerinin sayısı ve verimliliği günümüzle kıyaslandığında sınırlıydır; bu nedenle yüksek güçlü transistör kullanımı, hoparlör verimliliği veya devre tasarımındaki diğer faktörlerle açıklanabilir.

Bu 10 özel keşfi yapanlar kendini gerçekten ayrıcalıklı hissediyor

devamını oku

Sağlık ve Güvenlik Uyarıları

Transistörle birlikte gelen mica (mika) yalıtkanlar, kırılgan yapıları nedeniyle dikkatli kullanılmalıdır. Kırıldıklarında sağlık açısından risk oluşturabilirler. Özellikle "CAUTION: MICA INSULATOR" uyarısı, bu malzemenin hassasiyetini ve potansiyel tehlikesini belirtir. Ayrıca, benzer paketlerde beryllium içeren malzemeler bulunabilir ve bunlar da kırıldığında asbest benzeri toksik etkiler gösterebilir.

Tarihsel ve Teknik Bağlam

2N278, 1956 yılında Delco tarafından tanıtılmış ve 1957'de yüksek kaliteli otomobil radyolarında kullanılmaya başlanmıştır. O dönemde tüpler, 12V'luk plaka voltajına optimize edilmiştir ve transistörler bu tüplerle birlikte hibrit devreler oluşturmuştur. Bu transistörler, "kapı kolu" (doorknob) olarak adlandırılan büyük fiziksel boyutları ve yüksek güç kapasiteleriyle tanınır. Günümüzde bu tür transistörler, vintage radyo tamircileri ve elektronik koleksiyoncuları tarafından ilgi görmektedir.

Sonuç

2N278 transistörü, otomobil radyolarının transistörleşme sürecinde önemli bir teknolojik adımı temsil eder. Yüksek güç dağıtımı ve dayanıklı yapısıyla, 1950'lerin elektronik mühendisliği anlayışını yansıtır. Ancak, kullanımında ve tamirinde malzeme hassasiyetleri ve sağlık riskleri göz önünde bulundurulmalıdır.

"2N278 transistörleri, Delco tarafından üretilen otomobil radyolarında kullanılmış ancak aynı zamanda bu radyolarda yedek parça olarak önerilmemiştir."
