Elektronik Projelerde USB Bağlantı Sorunları ve Çözümleri

Elektronik projelerde kullanılan USB bağlantı noktaları, özellikle mikro USB tipleri, dayanıklılık ve montaj açısından çeşitli sorunlara yol açmaktadır. Bu sorunlar, genellikle yüzey montaj (SMT) USB portlarının lehimlenmesi ve mekanik streslere karşı zayıf kalması nedeniyle ortaya çıkar. Bu makalede, bu tür sorunların nedenleri, çözüm önerileri ve alternatif bağlantı tipleri ele alınacaktır.

Mikro USB Bağlantı Noktalarının Sorunları

Mikro USB portları, küçük boyutları nedeniyle elektronik kartlarda sık tercih edilir. Ancak, bu portların dayanıklılığı genellikle yetersizdir. Kullanıcıların USB kablosunu yanlış çekmesi veya portun mekanik olarak zorlanması, lehimlerin kopmasına ve portun karttan ayrılmasına neden olabilir. Bu durum, özellikle yüzey montajlı USB portlarında daha sık görülür.

"Micro USB is a dogshit unreliable connector."

Lehimleme sırasında portun doğru şekilde desteklenmemesi veya yanlış lehimleme teknikleri de bu sorunları artırır. Örneğin, portun sadece SMT pinleriyle desteklenmesi, mekanik dayanıklılığı azaltır. Bu nedenle, USB portlarının lehimlenmesinde dikkatli olunmalı ve mümkünse destekleyici yöntemler kullanılmalıdır.

Ayrıca Bakınız

S-Link SL-DRW06 USB 3.0 Harici Optik Yazıcı: Hızlı ve Taşınabilir Çözüm

S-Link SL-DRW06 USB 3.0 harici optik yazıcı, DVD-R, CD-R ve RW destekler. Hızlı veri aktarımı ve taşınabilirliğiyle öne çıkar. Mekanik ve bağlantı sorunları bazı kullanıcılarca rapor edilmiştir.

A+E Key M.2 Slotundan Ön Panel USB 2.0 Adaptör Kartı Tasarımı ve Teknik Detayları

A+E Key M.2 slotundan USB 2.0 çıkışı sağlayan adaptör kart tasarımı, güç yönetimi, sinyal stabilitesi ve USB 2.0 standartlarına uygunluk açısından detaylı teknik çözümler sunar.

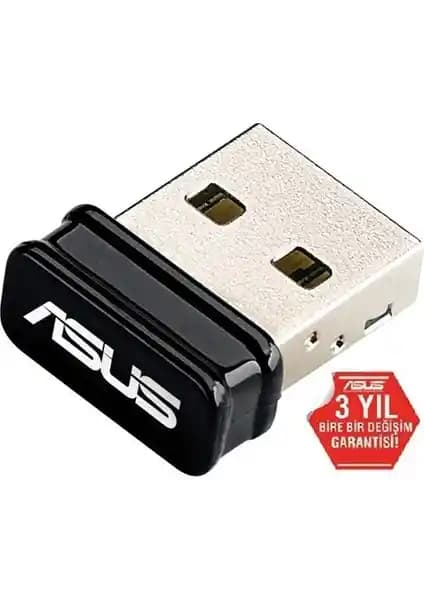

Asus USB-N10 NANO 150Mbps USB Kablosuz Adaptör: Kompakt ve Temel Bağlantı Çözümü

Asus USB-N10 NANO, 150Mbps hız ve kompakt tasarımıyla temel kablosuz bağlantı ihtiyaçlarını karşılar. Linux uyumluluğu ve kolay kurulumu avantaj sağlarken, Windows 10/11 uyumsuzlukları ve 5GHz eksikliği sınırlamalar yaratabilir.

Rampage R46 Hostage Siyah 7.1 USB Surround RGB Ledli Oyuncu Kulaklığı İncelemesi

Rampage R46 Hostage Siyah, 7.1 surround ses teknolojisi ve RGB aydınlatmasıyla oyun deneyimini geliştirir. USB bağlantılı, ergonomik tasarımlı ve PC ile PS4 uyumludur.

Windows Yükleme Ekranında Takılan Bilgisayar Sorunları ve Etkili Çözüm Yöntemleri

Windows yükleme ekranında takılan bilgisayarlar genellikle kurulumun tamamlanmaması veya güç sorunları nedeniyle açılış döngüsüne girer. USB sürücüden yeniden kurulum ve güç kaynağına bağlı kalmak çözüm sağlar.

Zore Shira Serisi 3 In 1 USB Kablo: Çok Fonksiyonlu, Dayanıklı ve Hızlı Şarj Çözümü

Zore Shira Serisi 3 In 1 USB Kablo, Type-C, Lightning ve Micro USB uçlarıyla hızlı şarj ve yüksek veri aktarımı sunar. Dayanıklı örgülü yapısı ve 150 cm uzunluğuyla çok yönlü kullanım sağlar.

Dijital Osiloskop PCB Tasarımında Kompakt Yerleşim ve Lehimleme Teknikleri

Dijital osiloskop PCB tasarımında kompakt yerleşim, SMD ve THT bileşenlerin karşılaştırılması, sinyal bütünlüğü, firmware geliştirme ve lehimleme teknikleri detaylı şekilde ele alınmıştır.

Hiremco Evo Mini 4K Android Stick ile Akıllı Televizyon Deneyiminizi Geliştirin

Hiremco Evo Mini 4K Android Stick, yüksek çözünürlüklü içerik, kolay kurulum ve taşınabilirlik sunarak akıllı televizyon deneyimini uygun fiyatla artırır.

Lehimleme ve Mekanik Destek Yöntemleri

USB portlarının lehimlenmesi sırasında aşağıdaki yöntemler önerilmektedir:

• Epoksi veya Süper Yapıştırıcı Kullanımı: Lehimlenen portun mekanik dayanıklılığını artırmak için epoksi veya süper yapıştırıcı ile destek sağlanabilir. Yapıştırıcı uygulaması sırasında portun içine yapışmamasına dikkat edilmelidir.

• Baking Soda ile Takviye: Süper yapıştırıcı ile birlikte baking soda kullanılarak sert ve dayanıklı bir destek oluşturulabilir.

• Doğru Lehimleme Tekniği: Portun lehimlenmesi sırasında pinlerin ve padlerin zarar görmemesine özen gösterilmelidir. Ayrıca, portun kart üzerindeki yerleşimi, mekanik zorlanmayı azaltacak şekilde planlanmalıdır.

Herkesin kalbini fetheden 10 sevimli ürün

devamını oku

USB Tipleri ve Tasarım Önerileri

Günümüzde USB-C portları, hem dayanıklılık hem de montaj kolaylığı açısından mikro USB'ye göre avantajlar sunmaktadır. USB-C portları genellikle hem SMT hem de THT (Through-Hole Technology) pinlerine sahiptir, bu da lehimleme ve mekanik destek açısından daha sağlam bir yapı sağlar.

"Yeah all decent USB-C connectors nowadays have SMT pins and THT mounting holes."

Elektronik kart tasarımında, USB portlarının konumu ve bağlantı şekli de önemlidir. Örneğin, portun breadboard gibi ara yüzlere takılacaksa, portun kenarda konumlandırılması ve bağlantıların kolay çıkarılabilir olması, mekanik zorlanmayı azaltır.

Kullanıcı Alışkanlıkları ve Dayanıklılık

USB portlarının zarar görmesinde kullanıcı alışkanlıkları da önemli rol oynar. USB kablosunu porttan çekme şekli, portun dayanıklılığını doğrudan etkiler. Kabloyu porttan değil, kablodan veya adaptörden çekmek, portun zarar görmesini önler.

"When you take your shoes off do you grab the laces and pull or do you work your foot out of the shoe by holding onto the sole?"

Ayrıca, elektronik cihazların sadece USB üzerinden güç almaması, programlama sonrası ayrı güç pinleri kullanılması, portun aşınmasını azaltır.

Sonuç ve Tavsiyeler

Elektronik projelerde USB bağlantı noktalarının dayanıklılığı, portun tipi, lehimleme yöntemi, tasarım ve kullanıcı alışkanlıklarına bağlıdır. Mikro USB portları, dayanıklılık açısından zayıf olduğundan, mümkünse USB-C gibi daha sağlam bağlantı tiplerine geçilmelidir. Lehimleme sırasında epoksi veya süper yapıştırıcı ile destek sağlanmalı, portun mekanik zorlanmaya maruz kalmaması için tasarım dikkatle yapılmalıdır. Kullanıcılar da kabloyu doğru şekilde çekerek portun ömrünü uzatabilir.

Bu önlemler, elektronik projelerde USB bağlantı sorunlarını minimize ederek cihazların daha uzun ömürlü olmasını sağlar.
