Rod Elliott'in P3A ve P33 Devreleriyle İlk Güç Amplifikatörü Projesi

Güç amplifikatörü tasarımı ve yapımı, elektronik meraklıları için hem öğretici hem de tatmin edici bir deneyimdir. Rod Elliott'in P3A şeması, tamamen ayrık transistörlerden oluşan bir güç amplifikatörü olarak bilinir ve bu proje için temel alınmıştır. Ayrıca, P33 DC koruma ve susturma devresi de kullanılarak cihazın güvenliği ve performansı artırılmıştır.

PCB Tasarımı ve Bileşen Seçimi

Projede, hazır PCB siparişi verilmemiş, bunun yerine Rod Elliott'in bileşen yerleşim düzeni incelenerek özgün PCB tasarımları KiCAD programı ile yapılmıştır. Bu, tasarımın kişiselleştirilmesi ve bileşenlerin yerleşim optimizasyonu açısından önemlidir. PCB'ler evde asit ile oyularak üretilmiştir.

Ayrıca Bakınız

Rod Elliott'in P3A ve P33 Devreleriyle Ayrık Transistörlü Güç Amplifikatörü Tasarımı ve Yapımı

Rod Elliott'in P3A şeması ve P33 koruma devresi kullanılarak özgün PCB tasarımıyla güç amplifikatörü yapımı anlatılmakta, bileşen seçimi ve gürültü önlemleri detaylandırılmaktadır.

Elektromiyografi (EMG) Modülü Tasarımı ve İnsan Güvenliği İçin Kritik Önlemler

EMG modülleri, kasların elektriksel aktivitelerini ölçerken düşük genlikli sinyallerin doğru işlenmesi ve insan güvenliği için galvanik izolasyon, akım sınırlaması gibi kritik önlemler gerektirir.

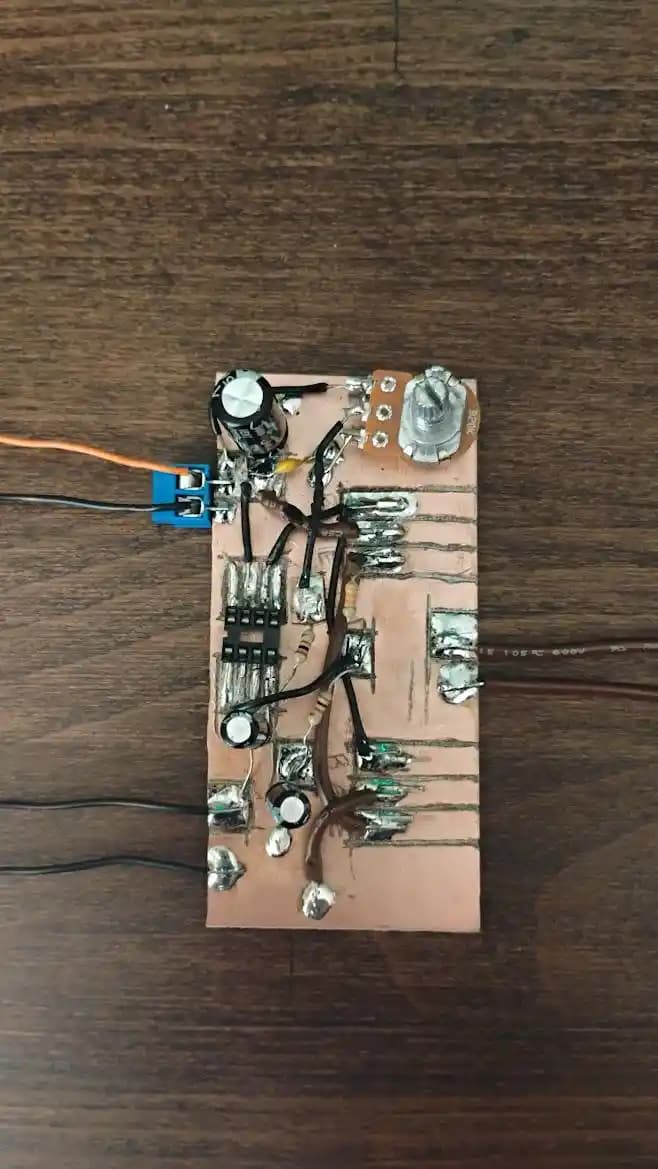

Class B Audio Güç Amplifikatörlerinde PCB Tasarım Hataları ve Çözüm Yöntemleri

Class B amplifikatörlerde PCB tasarımı sırasında ortaya çıkan asimetrik amplifikasyon, aşırı ısınma, yüksek boşta akım ve osilasyon gibi sorunlar detaylı şekilde incelenmiş ve çözüm önerileri sunulmuştur.

Bilgisayar Ses Seviyesi Artırma Yöntemleri ve Dikkat Edilmesi Gerekenler

Bilgisayar ses seviyesini yükseltmek için yazılım ve donanım çözümleri, dikkat edilmesi gerekenler ve en iyi performansı elde etme yolları hakkında kapsamlı rehber.

1963 Model Antika Tüp Amplifikatörlerin Onarımı ve Restorasyon Süreci Detayları

1963 model antika tüp amplifikatörlerin onarımı, kondansatör değişimi, sinyal takibi ve mekanik tamir gibi adımları içerir. Güvenlik önlemleri ve estetik değerler de restorasyon sürecinde önem taşır.

PA Amplifikatörlerinde Polyester Kapasitör Arızaları ve Elektronik Bileşen İncelemesi

2005 yapımı PA amplifikatöründe polyester kapasitörün sıra dışı arızası ve yanmış dirençler incelenerek, elektronik bileşenlerin yaşlanma ve elektriksel stres etkileri ele alındı.

Sınıf AB Gitar Amfisi Tasarımı: Devre, Performans ve Distorsiyon Analizi

Sınıf AB gitar amfisi tasarımında devre yapısı, bileşen seçimi, soğutma ve distorsiyonun rolü ele alınarak performans ve geliştirme önerileri incelenmiştir.

NE5534 Op Amp ile Mono Class AB Ses Amplifikatörü Tasarımı ve Uygulaması

Bu makalede, NE5534 op amp ve Sziklai çiftleri kullanılarak tasarlanan mono Class AB ses amplifikatörünün teknik detayları, tasarım süreci ve uygulaması ele alınmaktadır.

Transistör ve Kapasitör Problemleri

Orijinal tasarımda kullanılan final transistörler, sipariş edilen parçalarla ağırlık farkı nedeniyle uyumsuzluk göstermiştir. Bu nedenle, Avrupa'dan başka tedarikçilerden MJL4302/4281 transistörleri temin edilmiştir. Ayrıca, 10.000uF kapasitörlerin sahte olduğu tespit edilip, orijinal ve güvenilir kapasitörler alınmıştır. Bu durum, bileşenlerin kalitesinin amplifikatör performansı ve dayanıklılığı üzerinde doğrudan etkisi olduğunu göstermektedir.

Herkesin içini ısıtan 10 muhteşem keşif

devamını oku

Güç Kaynağı ve Gürültü Önlemleri

Toroidal trafolar, amplifikatörlerde yaygın olarak tercih edilen güç kaynaklarıdır. Projede, Aliexpress üzerinden özel siparişle temin edilen toroidal trafonun kullanımı tercih edilmiştir. Bluetooth modülünün çalışması sırasında oluşabilecek uğultu ve topraklama döngülerini önlemek için modül için ayrı bir besleme kaynağı sağlanmıştır. Bu tür önlemler, amplifikatörlerde istenmeyen parazit ve gürültülerin azaltılması için kritik öneme sahiptir.

Ses Performansı ve Yapım Süreci

Kullanıcı, amplifikatörün ses performansını YouTube üzerinden paylaşmıştır. Bu, projenin başarılı bir şekilde tamamlandığını ve ses kalitesinin tatmin edici olduğunu göstermektedir. Ayrıca, amplifikatör yapımında dikkat edilmesi gereken noktalar; uygun topraklama, girişlerin koruması ve bileşenlerin doğru yerleşimi gibi detaylar vurgulanmıştır.

"Power amplifiers are relatively easy to build but also easy to mess up, and in weird and unexpected ways like coupled hum from unshielded or inadequately-shielded inputs, wonky grounds, etc."

Bu uyarı, amplifikatör yapımında karşılaşılabilecek zorlukları özetlemektedir. Girişlerin yetersiz koruması, topraklama hataları ve uygun olmayan kablolama, cihazın performansını olumsuz etkileyebilir.

Sonuç ve Teknik Değerlendirme

Rod Elliott'in P3A şeması, ayrık transistörlü güç amplifikatörleri için sağlam bir temel sunar. P33 DC koruma devresi ise cihazın güvenliğini artırır. Tasarımın özgün PCB ile uygulanması, bileşenlerin dikkatli seçimi ve gürültü önlemlerinin alınması, başarılı bir amplifikatör yapımı için gereklidir. Ayrıca, sahte veya uyumsuz bileşenlerin kullanımı performans sorunlarına yol açabileceğinden, güvenilir tedarikçilerden alışveriş yapmak önemlidir.

Bu proje, elektronik tasarım ve uygulama süreçlerinde karşılaşılan zorlukları ve çözüm yollarını göstermesi açısından değer taşır. Ayrıca, amatör ve profesyonel elektronikçiler için referans niteliğindedir.

Kaynaklar:

• Rod Elliott'in P3A ve P33 projeleri: https://sound-au.com/project3a.htm

• Reddit Elektronik Topluluğu: https://reddit.com/r/electronics/comments/1rcmibg/my_first_power_amplifier_project_rod_elliott_p3a/
