Yarı İletken Üretiminde Wafer Boyutlarının Tarihsel Gelişimi
Platformumuzdaki en çok okunan ve popüler makaleleri görmek için Trendler bölümüne geçebilirsiniz.
Yarı iletken endüstrisinde waferlar, entegre devrelerin üretildiği temel malzemelerdir. Bu waferlar, yüksek saflıkta tek kristal silikon diskler olarak üretilir ve üzerinde milyonlarca transistör barındırabilir. Tarihsel olarak wafer boyutları, üretim teknolojilerinin gelişmesiyle birlikte önemli ölçüde büyümüştür.
Wafer Boyutlarının Evrimi

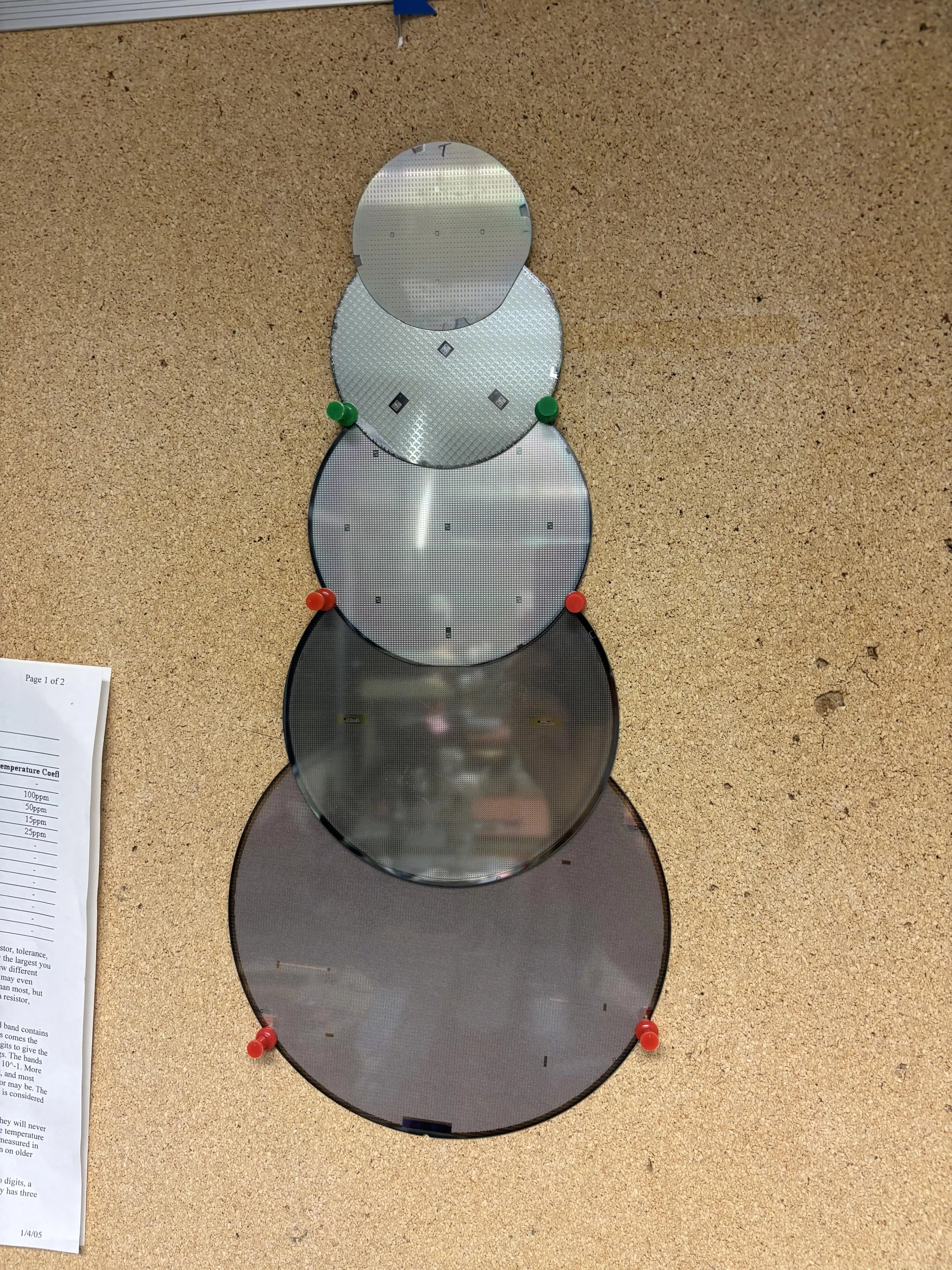

1960'lardan itibaren yarı iletken fabrikalarında kullanılan wafer boyutları 3 inçten başlayarak 8 inçe kadar genişlemiştir. Halen birçok fabrika 8 inç waferlar üzerinde üretim yaparken, 6 inç waferlar mühendislik ve test amaçlı kullanılmaya devam etmektedir. Bu boyut artışı, daha büyük tek kristal silikon üretiminin mümkün hale gelmesiyle sağlanmıştır.
İlk waferların şekli mükemmel yuvarlak olmayabilir; bu, kristal büyütme ve kesim tekniklerinin o dönemde henüz gelişmemiş olmasından kaynaklanır. Ayrıca, wafer üzerindeki devre tasarımları daha geniş aralıklı yerleştirilmiş ve kesim işlemleri daha zorluydu, çünkü günümüzde kullanılan ince kerf (kesim boşluğu) teknolojileri henüz mevcut değildi.
Ayrıca Bakınız
Teknolojik Gelişmeler ve Üretim Verimliliği
Wafer boyutunun büyümesi, aynı wafer üzerinde daha fazla çip üretilebilmesini sağlar. Bu da üretim maliyetlerini düşürür ve yüksek hacimli üretimi mümkün kılar. Ayrıca, düğüm boyutlarının küçülmesi (örneğin, 3 inç waferlarda daha büyük düğümler, 8 inç waferlarda ise daha küçük düğümler) sayesinde daha küçük ve daha hızlı işlemciler üretilmektedir.
Tek kristal silikonun büyütülmesi ve saflaştırılması, wafer kalitesini artırır. Bu süreçte silikon, yüksek sıcaklıklarda ısıtılır ve manyetik alanlardan geçirilerek saflığı artırılır. Böylece, wafer üzerindeki devrelerin performansı ve güvenilirliği yükseltilir.
Üretim Süreçleri ve Malzeme Çeşitleri
Waferlar genellikle saf silikon (Si) substrat olarak kullanılır. Ancak bazı ileri teknoloji uygulamalarında silikon-germanyum (SiGe), galyum arsenit (GaAs) veya galyum nitrür (GaN) gibi farklı malzemeler de tercih edilir. Bu malzemeler, özel elektronik ve optoelektronik uygulamalarda kullanılır.
Nanolitoğrafi teknikleri, wafer üzerindeki devre desenlerinin oluşturulmasında kritik öneme sahiptir. Gelişmiş litografi makineleri, atomik seviyede ince izler basabilmekte ve böylece entegre devrelerin yoğunluğunu artırmaktadır.
Waferların Kullanımı ve Endüstrideki Yeri
Farklı boyutlardaki waferlar, üretim ve mühendislik süreçlerinde farklı amaçlarla kullanılır. Örneğin, 6 inç waferlar genellikle mühendislik testleri ve prototip üretim için tercih edilirken, 8 inç waferlar seri üretimde yaygın olarak kullanılır. Daha büyük waferlar (örneğin 200mm, 300mm ve hatta 450mm) ise yüksek hacimli üretim için geliştirilmiştir.
Waferların boyutundaki artış, entegre devrelerin daha küçük, daha hızlı ve daha ucuz olmasını sağlamıştır. Bu da elektronik cihazların performansını artırırken, maliyetlerini düşürmüştür.
Wafer teknolojisindeki bu gelişmeler, yarı iletken endüstrisinin temel taşlarından biridir. Boyut artışı, malzeme kalitesi ve üretim tekniklerindeki ilerlemeler, modern elektronik cihazların üretiminde kritik rol oynamaktadır.
