Arduino ile Oyun Tabanlı Dizüstü Soğutma Pedi Kontrolü: Tasarım ve Alternatifler

Dizüstü bilgisayar soğutma pedleri, aşırı ısınmayı önlemek için yaygın olarak kullanılır. Ancak kullanıcılar, bu pedlerin manuel olarak açılması ve kapatılması gibi işlemlerden sıkılabilir. Bu bağlamda, bir kullanıcı elindeki kullanılmayan Arduino kartını kullanarak soğutma pedi fanının PWM pinine müdahale eden bir sistem geliştirdi. Bu sistem, C# tabanlı bir uygulama ile USB seri iletişim üzerinden kontrol sağlıyor ve açık olan uygulamayı izleyerek, oyun açıldığında fan hızını istenilen seviyeye ayarlıyor.

Sistem Tasarımı ve İşleyişi

Bu proje, dizüstü bilgisayarın hangi uygulamanın çalıştığını tespit eden bir C# programı içeriyor. Program, oyun uygulaması açıldığında Arduino'ya komut göndererek PWM pinini aktif hale getiriyor ve fan hızını kontrol ediyor. Fan, 12V DC güç kaynağı ile çalışıyor ve PWM sinyali fan PCB'sindeki mikrodenetleyici tarafından işleniyor. Bu sayede sadece fanın açılması değil, hızının ayarlanması da mümkün oluyor.

Sistem, CPU veya GPU sıcaklık sensörlerine bağlı olmadan doğrudan oyun açılmasına tepki veriyor. Kullanıcı, oyunların sistemde ısı artışına neden olduğunu ve bu nedenle sıcaklık sensörlerinin izlenmesine gerek olmadığını belirtiyor. Böylece, oyun açıldığında fan maksimum hızda çalışıyor ve soğutma sağlanıyor.

Ayrıca Bakınız

Arduino ile Oyun Tabanlı Dizüstü Soğutma Pedi Fan Kontrolü ve Alternatif Tasarımlar

Arduino ve C# tabanlı sistemle oyun açıldığında dizüstü soğutma pedi fan hızı otomatik ayarlanıyor. Alternatif mikrodenetleyiciler ve kablosuz kontrol seçenekleriyle tasarım geliştirilebiliyor.

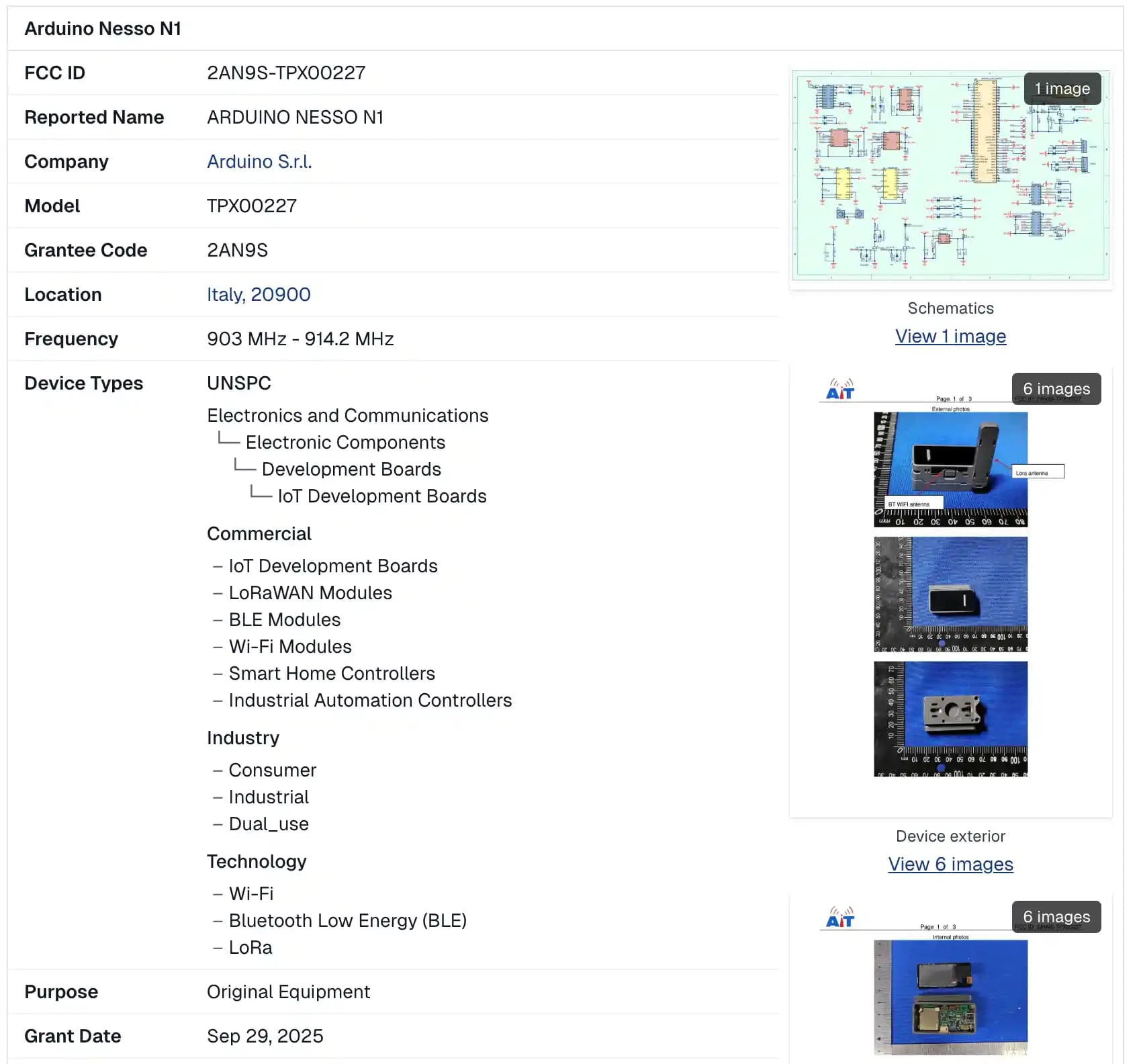

Arduino Nesso N1: ESP32 C6 Tabanlı Geliştirme Kartının FCC Dosyasındaki Teknik Ayrıntıları

Arduino'nun Nesso N1 geliştirme kartı, FCC dosyasında ortaya çıkan şematiklerle teknik detaylarını gösteriyor. ESP32 C6, Wi-Fi, BLE ve 915 MHz LoRa özellikleriyle dikkat çekiyor.

ESP32 ile Wi-Fi Üzerinden Kontrol Edilen 7 Segment Display Web Sunucusu Tasarımı ve Uygulaması

ESP32 mikrodenetleyici kullanılarak Wi-Fi üzerinden 7 segment display'in uzaktan kontrolü sağlanır. Projede donanım bağlantısı, web arayüzü ve yazılım entegrasyonu adımları detaylandırılır.

MicroPython ile Futaba NAGP1250 Grafiksel VFD Sürücüsünün Geliştirilmesi ve Kullanımı

Futaba NAGP1250 grafiksel VFD ekran için MicroPython tabanlı sürücü geliştirilmiş, donanım uyumluluğu ve seviye dönüştürücü kullanımı detaylandırılmıştır. Arduino portu da mevcuttur.

Mikrodenetleyiciler: Güncel Trendler, Popüler Aileler ve Kullanım Alanları Hakkında Detaylı İnceleme

Mikrodenetleyicilerin popüler aileleri, gelişmiş SoC ve FPGA kullanımları, dayanıklılık özellikleri ve günlük hayattaki uygulamaları detaylı şekilde ele alınmaktadır. Kullanıcıların tercihleri ve koleksiyon pratikleri de incelenmiştir.

Arduino Tabanlı Otomatik Akvaryum Kontrol Cihazı: Işık, Hava ve Su Pompası Yönetimi

Arduino tabanlı akvaryum kontrol cihazı, ışıklandırma, hava ve su pompası yönetimini otomatikleştirerek güvenli ve verimli bir sistem sunar. Tasarımda güvenlik ve kullanıcı deneyimi ön plandadır.

Arduino Mega 2560 R3 Mikrodenetleyici Kartı ile Gelişmiş Elektronik ve Robotik Projeler

Güçlü ve çok yönlü Arduino Mega 2560 R3, yüksek performans ve geniş bağlantı seçenekleriyle karmaşık projeleri kolayca gerçekleştirmenize olanak sağlar.

Elektromall Arduino Nano USB Mini Kablo 30cm Güçlü ve Güvenilir Bağlantı Çözümü

30cm uzunluğunda Elektromall Arduino Nano USB Mini Kablo, güvenilir bağlantı sağlar, dayanıklı malzemeleri ve kolay kullanımıyla elektronik projelerinize değer katıyor.

Alternatif Donanım ve Yazılım Önerileri

Tartışma sırasında, daha küçük ve uygun maliyetli mikrodenetleyiciler önerildi. Özellikle ATTiny85 mikrodenetleyicisi, Arduino'nun fonksiyonlarını daha kompakt ve düşük pin sayısıyla gerçekleştirebiliyor. Bu sayede sistem küçültülebilir ve sadece USB soketi dışarıda kalacak şekilde entegre edilebilir.

Ayrıca, Xiao ESP32 gibi WiFi ve BLE özelliklerine sahip küçük kartlar da önerildi. Bu kartlar, kablosuz iletişimle kontrol imkanı sunarak USB kablosuna olan ihtiyacı ortadan kaldırabilir. Kullanıcılar, bu tür kartların fiyatlarının yaklaşık 10 dolar civarında olduğunu belirtti.

Yazılım tarafında ise, C# kullanımı dikkat çekti. Kullanıcı, halihazırda oyun açıldığında dahili fanları kontrol eden bir C# uygulamasına sahip olduğunu ve bunu soğutma pedi kontrolü için de kullandığını açıkladı. Alternatif olarak Python veya C++ gibi dillerin de tercih edilebileceği belirtildi.

Herkesi etkileyen ve hayran bırakan 10 mükemmel tercih

devamını oku

Tasarım İyileştirme ve Geliştirme Fikirleri

Projede, cihazın daha estetik ve korunaklı olması için bir kutu içine yerleştirilmesi önerildi. Kart ve kabloların düzenlenmesi için karton veya plastik kutular kullanılabilir.

Ayrıca, fan kontrolünün oyun açılmasına değil de sıcaklık sensörlerine bağlanması da alternatif bir yöntem olarak sunuldu. Bu sayede, sadece gerçek ısı artışlarında fan devreye girebilir ve enerji tasarrufu sağlanabilir.

Fan hızının gürültü seviyesi göz önünde bulundurularak otomatik ayarlanması, sistemin öğrenme algoritmaları ile geliştirilmesi gibi ileri düzey kontrol sistemleri de tartışıldı. Bu tür geri besleme mekanizmaları, fanın gereksiz yere yüksek hızda çalışmasını önleyebilir.

Sonuç

Bu proje, dizüstü bilgisayar soğutma pedi fanını otomatik ve uygulama bazlı kontrol etmek için yaratıcı bir çözüm sunuyor. Kullanılan Arduino ve C# uygulaması, mevcut donanımı değerlendiren ve kullanıcı deneyimini artıran bir yaklaşım olarak değerlendirilebilir. Alternatif mikrodenetleyiciler ve kablosuz iletişim seçenekleri, sistemin daha kompakt ve kullanışlı hale getirilmesine olanak tanıyor. Tasarımın geliştirilmesi için kutu yapımı ve sensör tabanlı kontrol gibi iyileştirme önerileri mevcut.

"Arduino zaten elimdeydi, kullanmak istedim. ATTiny85 gibi küçük mikrodenetleyiciler ise bu tür projeler için gerçekten ideal."

Bu tür projeler, elektronik ve yazılım entegrasyonunun pratik uygulamalarla nasıl bir araya getirilebileceğini gösteriyor ve kişisel donanım geliştirme alanında ilham verici örnekler oluşturuyor.
